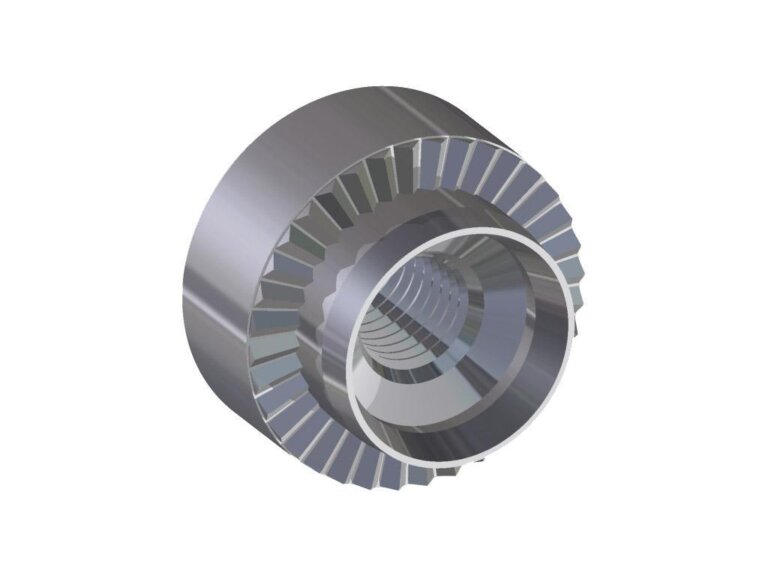

S-HS, S-HSS
Matica s čelným ryhovaním.
S-HS – oceľ pozinkovaná
S-HSS – nerez serie 300

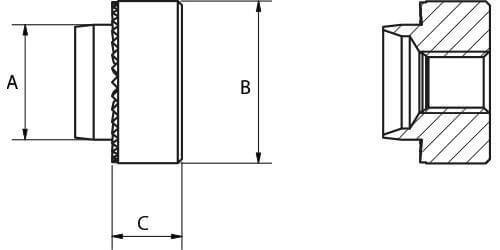

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | A +0/-0,13 | B ±0,15 | C ±0,13 | d +0,05/-0 | S-HS Oceľ | S-HSS Nerez serie 300 |
|---|---|---|---|---|---|---|
| M2,5 | 5.54 | 7.92 | 3.17 | 5.54 | 621140025XX | 622140025XX |
| M3 | 5.54 | 7.92 | 3.17 | 5.54 | 621140030XX | 622140030XX |
| M3,5 | 6.73 | 9.52 | 3.17 | 6.73 | 621140035XX | 622140035XX |
| M4 | 6.73 | 9.52 | 3.17 | 6.73 | 621140040XX | 622140040XX |
| M5 | 7.92 | 11.1 | 3.81 | 7.92 | 621140050XX | 622140050XX |
| M6 | 9.52 | 12.7 | 5.08 | 9.52 | 621140060XX | 622140060XX |
| M8 | 12.7 | 15.87 | 6.35 | 12.7 | 621140080XX | 622140080XX |
| M10 | 15.87 | 19.05 | 7.62 | 15.87 | 621140100XX | 622140100XX |
| M12 | 19.05 | 25.4 | 10.16 | 19.05 | 621140120XX | 622140120XX |
| Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
| Hrúbka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
