S-MF, S-MFS

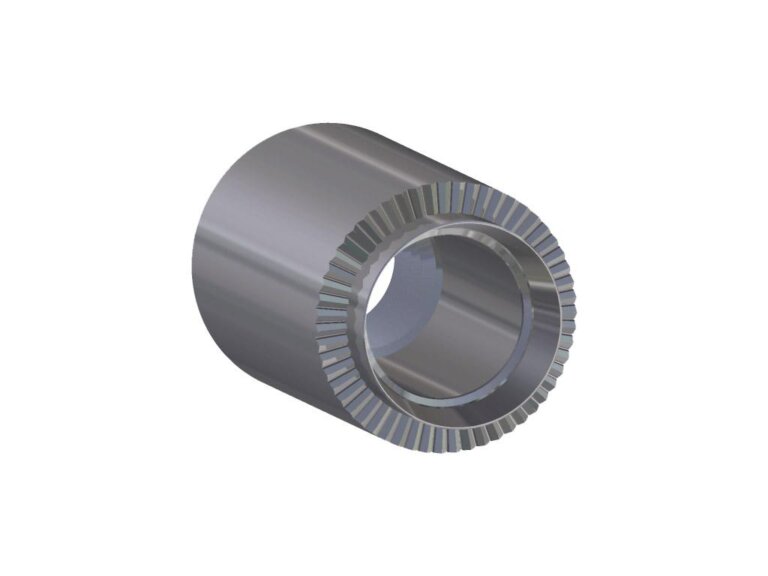

Dištančný stĺpik s čelným ryhovaním.
S-MF – oceľ pozinkovaná
S-MFS – nerez serie 300
Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | A +0/-0,13 | B ±0,15 | d +0,05/-0 | S-MF Oceľ | S-MFS Nerez serie 300 | |||
|---|---|---|---|---|---|---|---|---|
| M2 | 3.5 | 5 | 3.5 | 62142020XXYY | 62242020XXYY | |||
| M2,5 | 4.19 | 5.5 | 4.19 | 62142025XXYY | 62242025XXYY | |||
| M3 | 4.19 | 5.5 | 4.19 | 62142030XXYY | 62242030XXYY | |||
| M3,5 | 5.41 | 7 | 5.41 | 62142035XXYY | 62242035XXYY | |||
| M4 | 5.41 | 7 | 5.41 | 62142040XXYY | 62242040XXYY | |||
| M5 | 6.4 | 8.5 | 6.4 | 62142050XXYY | 62242050XXYY | |||
| M6 | 7.7 | 10 | 7.7 | 62142060XXYY | 62242060XXYY | |||
| M8 | 9.7 | 12 | 9.7 | 62142080XXYY | 62242080XXYY | |||
| M10 | 12.7 | 16 | 12.7 | 62142100XXYY | 62242100XXYY | |||
| M12 | 15.87 | 19 | 15.87 | 62142120XXYY | 62242120XXYY | |||
| C ±0,13 | 8-10mm | 11-13mm | 14-16mm | 17-22mm | ||||
| D nom | 3,0mm | 6,0mm | 9,0mm | 12,0mm | ||||
| Rozsah (SWG) | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 |
| Hrúbka plechu (mm) | 0,4 - 0,6 | 0,7 - 08 | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
