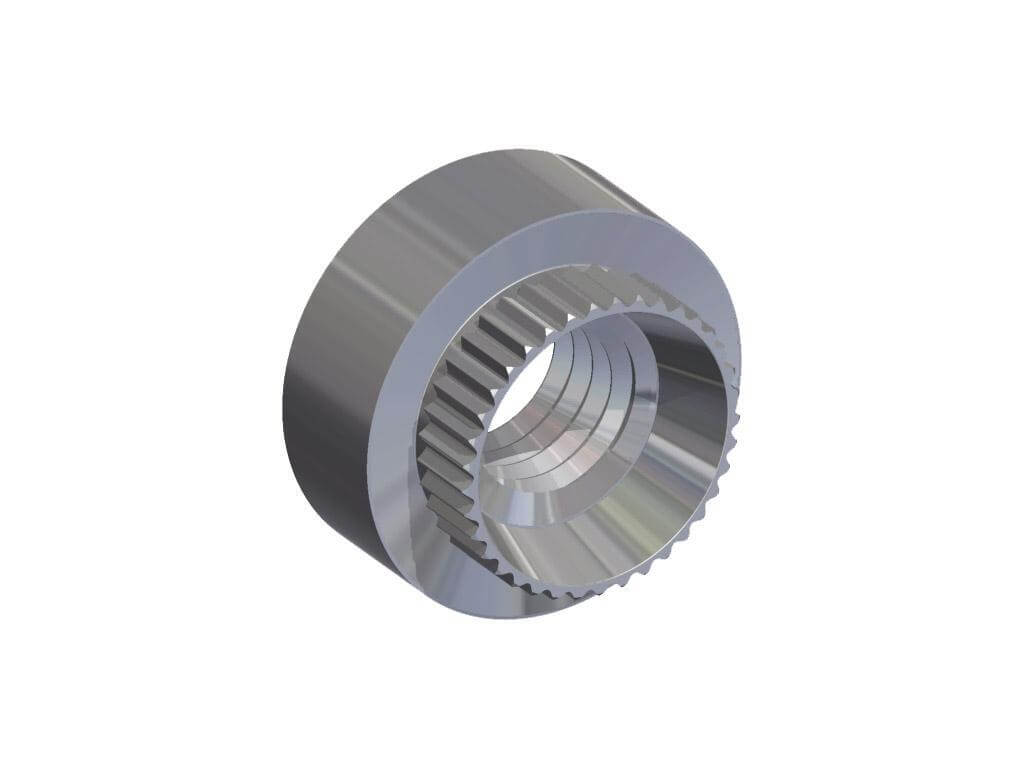

S-RH, S-RHS
Matica s ryhovaným osadením.
S-RH – oceľ pozinkovaná
S-RHS – nerez serie 300
Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | A +0/-0,13 | B ±0,15 | C ±0,13 | d +0,05/-0 | S-RH Oceľ | S-RHS Nerez serie 300 |
|---|---|---|---|---|---|---|
| M2,5 | 5.54 | 7.92 | 3.17 | 5.54 | 621150025XX | 622150025XX |
| M3 | 5.54 | 7.92 | 3.17 | 5.54 | 621150030XX | 622150030XX |
| M3,5 | 6.73 | 9.52 | 3.17 | 6.73 | 621150035XX | 622150035XX |
| M4 | 6.73 | 9.52 | 3.17 | 6.73 | 621150040XX | 622150040XX |
| M5 | 7.92 | 11.1 | 3.81 | 7.92 | 621150050XX | 622150050XX |
| M6 | 9.52 | 12.7 | 5.08 | 9.52 | 621150060XX | 622150060XX |
| M8 | 12.7 | 15.87 | 6.35 | 12.7 | 621150080XX | 622150080XX |
| M10 | 15.87 | 19.05 | 7.62 | 15.87 | 621150100XX | 622150100XX |
| M12 | 19.05 | 25.4 | 10.16 | 19.05 | 621150120XX | 622150120XX |
| Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
| Hrúbka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
