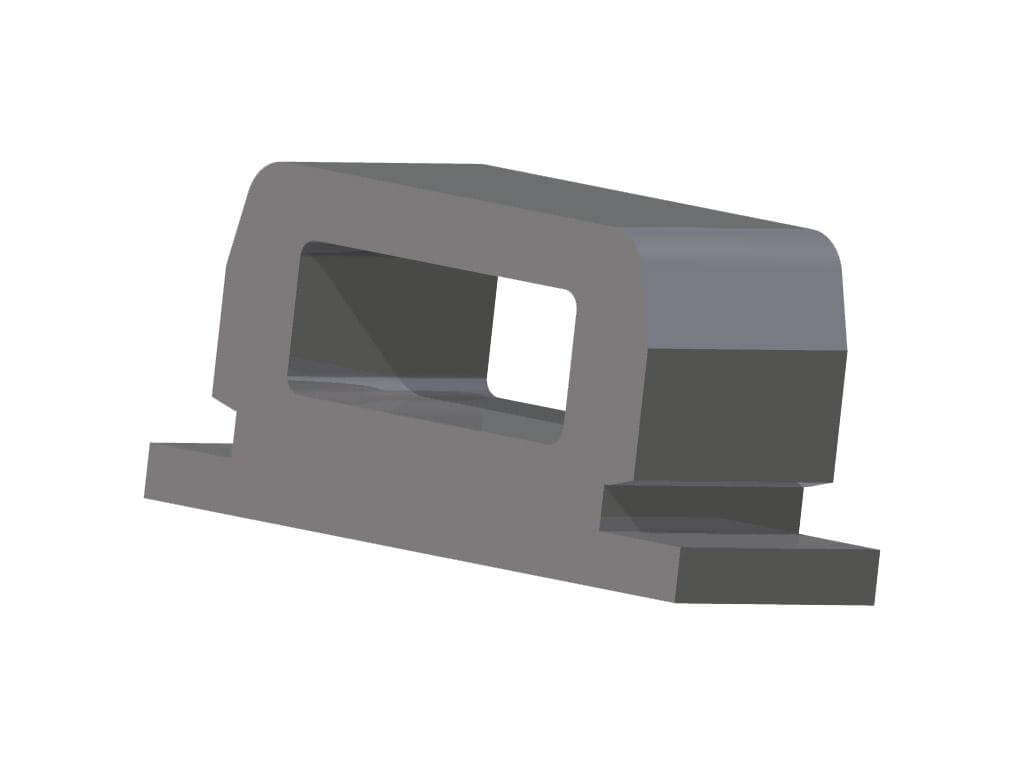

S-TD
Lisovacia káblová príchytka.
S-HX – oceľ pozinkovaná
S-HXS – nerez serie 300

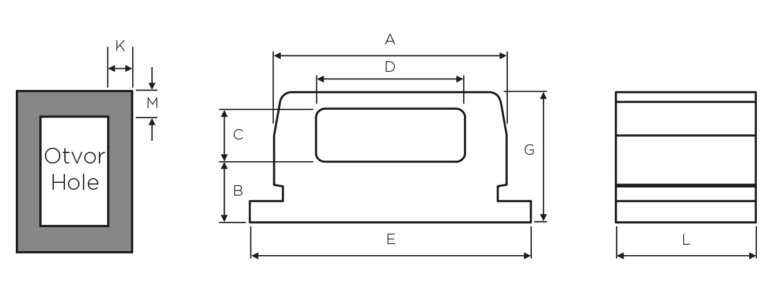

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
Typ | A | G | B | C | D | E | F | K | M | S min | Otvor | Kód |
---|---|---|---|---|---|---|---|---|---|---|---|---|
S-TD-40-4 | 7.82 | 3.07 | 1.4 | 1.65 | 3.81 | 6.25 | 4.06 | 3.73 | 1.02 | 1,02 - 1,27 | 6,35 x 3,18 | 6219904004 |
S-TD-60-6 | 9.4 | 4.67 | 1.91 | 1.65 | 4.57 | 7.82 | 5.21 | 4.98 | 1.02 | 1,02 - 1,78 | 7,93 x 4,75 | 6219906006 |
S-TD-175-12 | 14.28 | 9.42 | 3.3 | 2.4 | 7.24 | 12.6 | 9.14 | 6.65 | 1.02 | 1,02 - 3,18 | 12,70 x 9,53 | 6219917512 |
