S-CKN

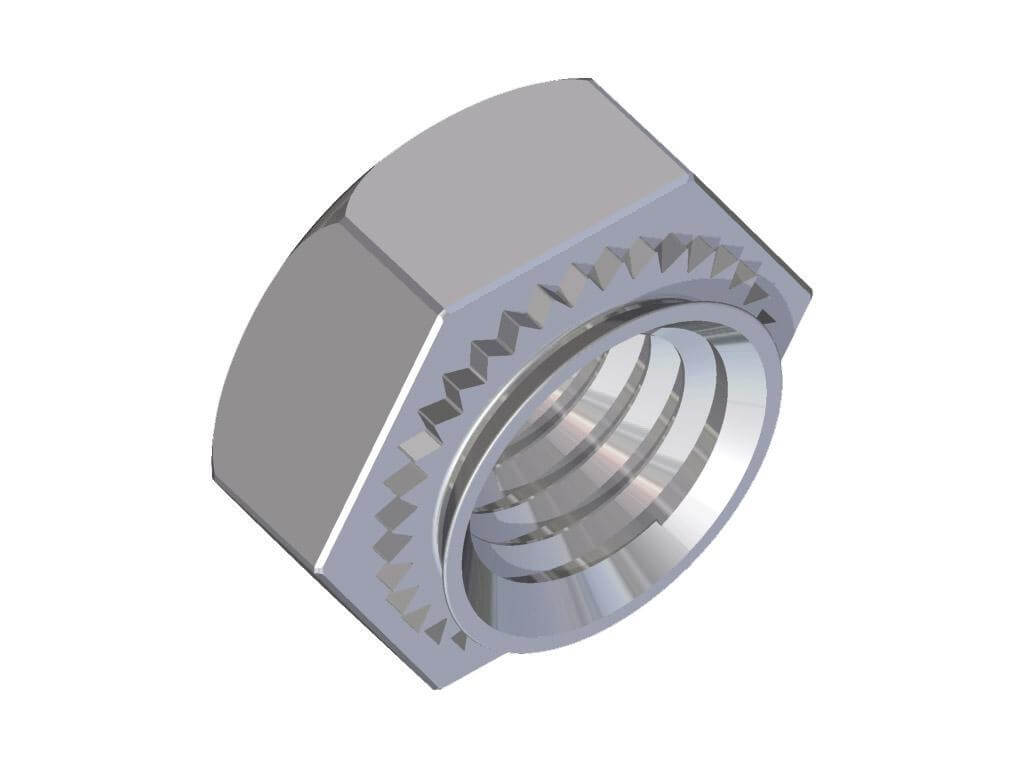

Šesťhranná lisovacia matica.
Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | D max | B +0/-0,2 | A max | H ±0,1 | S min | d +0,08/-0 | m | Oceľ |
|---|---|---|---|---|---|---|---|---|
| CKN M3-1 | 4.45 | 5.5 | 1 | 2 | 1 | 4.5 | 4.5 | 6212700301 |
| CKN M3-2 | 1.4 | 1.4 | 6212700302 | |||||
| CKN M4-1 | 5.45 | 7 | 1 | 2.2 | 1 | 5.5 | 5.5 | 6212700401 |
| CKN M4-2 | 1.4 | 1.4 | 6212700402 | |||||
| CKN M5-1 | 6.45 | 8 | 1 | 3 | 1 | 6.5 | 6.5 | 6212700501 |
| CKN M5-2 | 1.4 | 1.4 | 6212700502 | |||||
| CKN M6-1 | 7.95 | 10 | 1 | 4 | 1 | 8 | 8 | 6212700601 |
| CKN M6-2 | 1.4 | 1.4 | 6212700602 | |||||
| CKN M8-2 | 9.95 | 13 | 1.4 | 4.5 | 1.4 | 10 | 10 | 6212700802 |
| CKN M8-3 | 2 | 2 | 6212700803 |
