S-H
Štandardná lisovacia matica.
SH – oceľ pozinkovaná

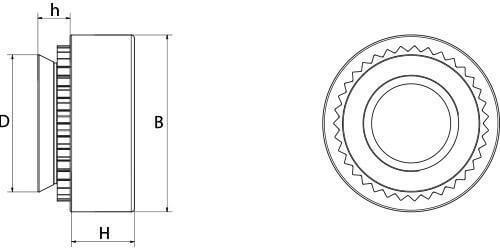

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | D max | B ±0,25 | h max | H ±0,13 | S min | d +0,13/-0 | m | S-H Oceľ |
|---|---|---|---|---|---|---|---|---|
| M10 | 12.67 | 16.5 | 1.48 | 7.9 | 1.48 | 12.7 | 12 | 6211011001 |
