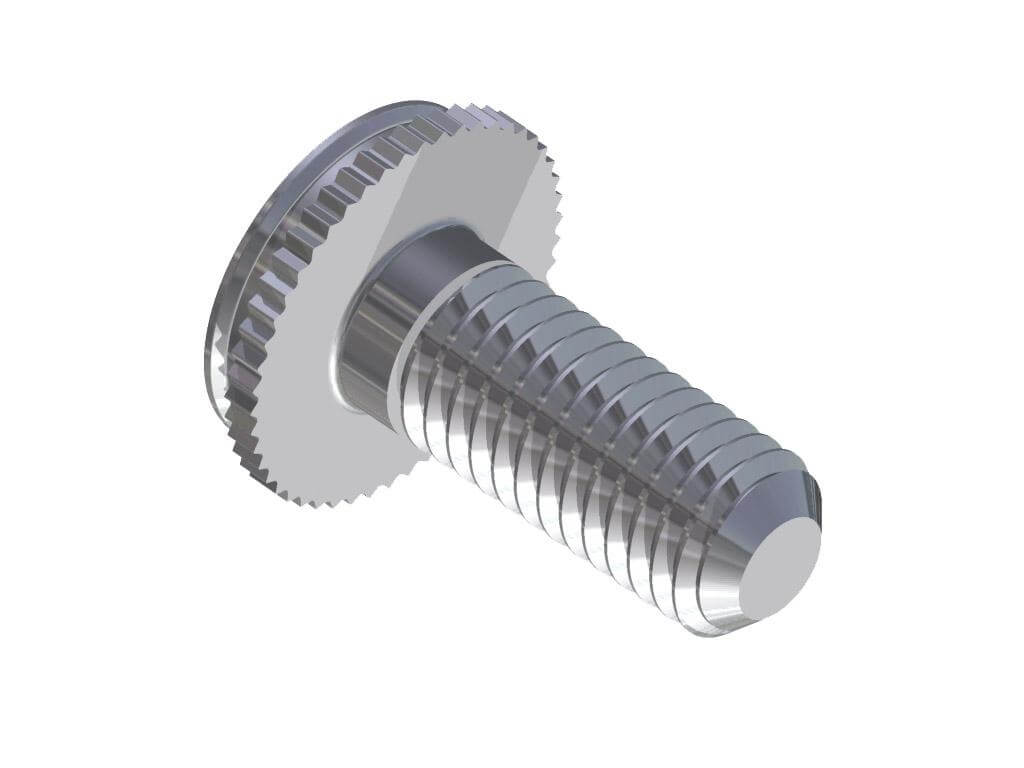

S-CFHC, S-CFHA
Lisovacia skrutka pre slepé otvory.
S-CFHC – nerez serie 300
S-CFHA – hliník

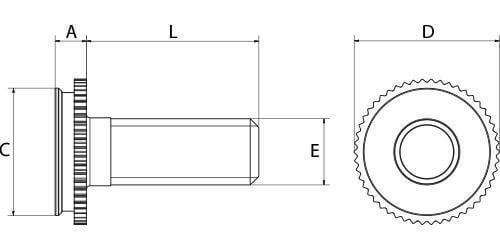

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | L±0,4 | D±0,4 | C max | Slepý mont. otvor | m | Otvor v montovanom plechu max | Hĺbka otvoru | A max | S min | S-CFHC Nerez serie 300 | S-CFHA Hliník |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 'd' | |||||||||||
| M3 | 6 | 5.21 | 4.35 | 4.37 | 4 | 3.6 | 1,91 min | 1.83 | 2.4 | 6226103006 | 6206103006 |
| 8 | 6226103008 | 6206103008 | |||||||||
| 10 | 6226103010 | 6206103010 | |||||||||
| 12 | 6226103012 | 6206103012 | |||||||||
| 16 | 6226103016 | 6206103016 | |||||||||
| 20 | 6226103020 | 6206103020 | |||||||||
| 25 | 6226103025 | 6206103025 | |||||||||
| M4 | 6 | 8.33 | 7.35 | 7.37 | 5.6 | 4.6 | 1,91 min | 1.83 | 2.4 | 6226104006 | 6206104006 |
| 8 | 6226104008 | 6206104008 | |||||||||
| 10 | 6226104010 | 6206104010 | |||||||||
| 12 | 6226104012 | 6206104012 | |||||||||
| 16 | 6226104016 | 6206104016 | |||||||||
| 20 | 6226104020 | 6206104020 | |||||||||
| M5 | 16 | 8.89 | 7.9 | 7.93 | 6.4 | 5.6 | 1,91 min | 1.83 | 2.4 | 6226105016 | 6206105016 |
| 20 | 6226105020 | 6206105020 |
