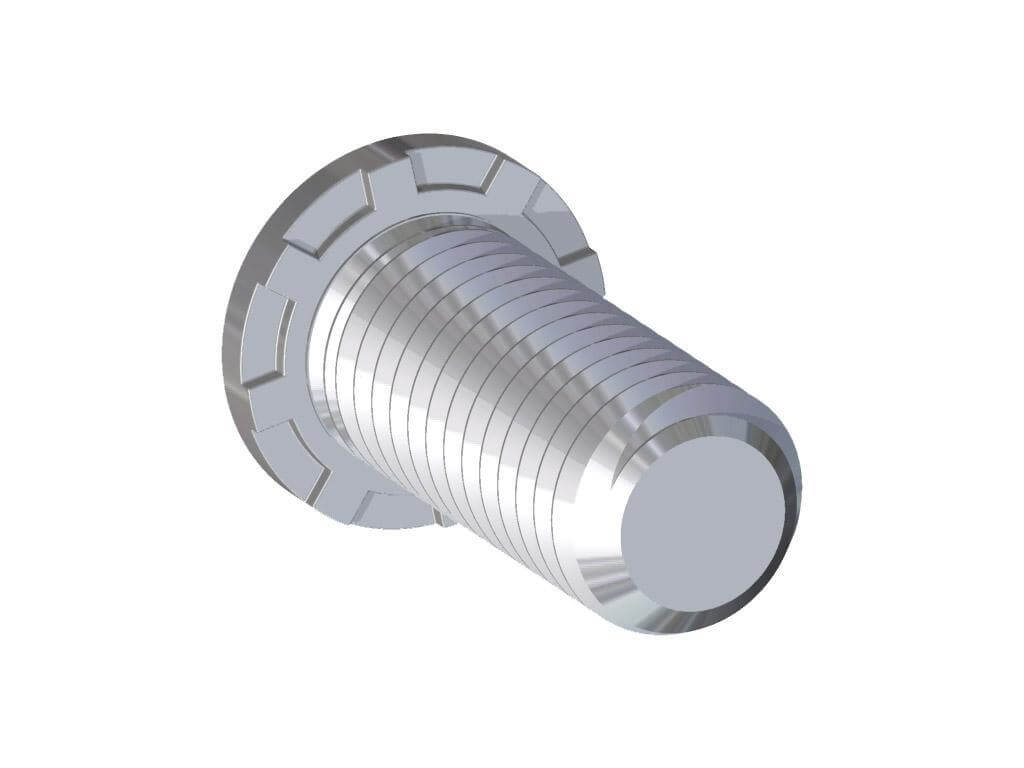

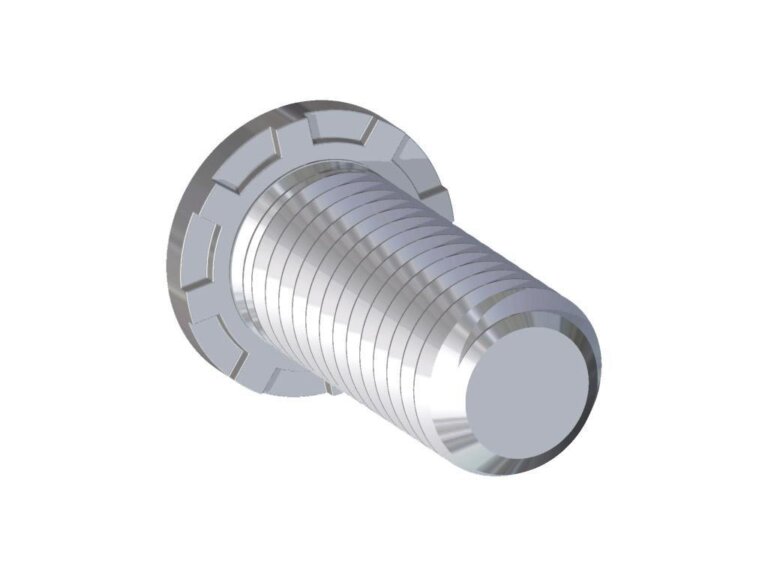

S-TFH, S-TFHS
Lisovacia skrutka pre extra tenký plech.
S-TFH – oceľ pozinkovaná
S-TFHS – nerez serie 300

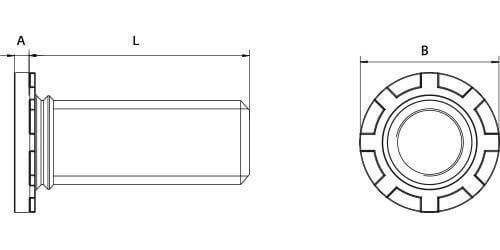

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | L±0,4 | B±0,4 | A max | S min | d +0,08/-0 | m | S-TFH Oceľ | S-TFHS Nerez serie 300 |
|---|---|---|---|---|---|---|---|---|
| M3 | 6 | 4.5 | 0.64 | 0.51 | 3 | 5.6 | 6212203006 | 6222203006 |
| 8 | 6212203008 | 6222203008 | ||||||
| 10 | 6212203010 | 6222203010 | ||||||
| 12 | 6212203012 | 6222203012 | ||||||
| 15 | 6212203015 | 6222203015 | ||||||
| 18 | 6212203018 | 6222203018 | ||||||
| 20 | 6212203020 | 6222203020 | ||||||
| 25 | 6212203025 | 6222203025 | ||||||
| M4 | 8 | 5.8 | 0.64 | 0.51 | 4 | 7.2 | 6212204008 | 6222204008 |
| 10 | 6212204010 | 6222204010 | ||||||
| 12 | 6212204012 | 6222204012 | ||||||
| 15 | 6212204015 | 6222204015 | ||||||
| 18 | 6212204018 | 6222204018 | ||||||
| 20 | 6212204020 | 6222204020 | ||||||
| 22 | 6212204022 | 6222204022 | ||||||
| 25 | 6212204025 | 6222204025 | ||||||
| 28 | 6212204028 | 6222204028 | ||||||
| 30 | 6212204030 | 6222204030 | ||||||
| 35 | 6212204035 | 6222204035 | ||||||
| 38 | 6212204038 | 6222204038 | ||||||
| M5 | 10 | 6.4 | 0.64 | 0.51 | 5 | 7.2 | 6212205010 | 6222205010 |
| 12 | 6212205012 | 6222205012 | ||||||
| 15 | 6212205015 | 6222205015 | ||||||
| 18 | 6212205018 | 6222205018 | ||||||
| 20 | 6212205020 | 6222205020 | ||||||
| 22 | 6212205022 | 6222205022 | ||||||
| 25 | 6212205025 | 6222205025 | ||||||
| 28 | 6212205028 | 6222205028 | ||||||
| 30 | 6212205030 | 6222205030 | ||||||
| 35 | 6212205035 | 6222205035 | ||||||
| 38 | 6212205038 | 6222205038 |
