S-SKC

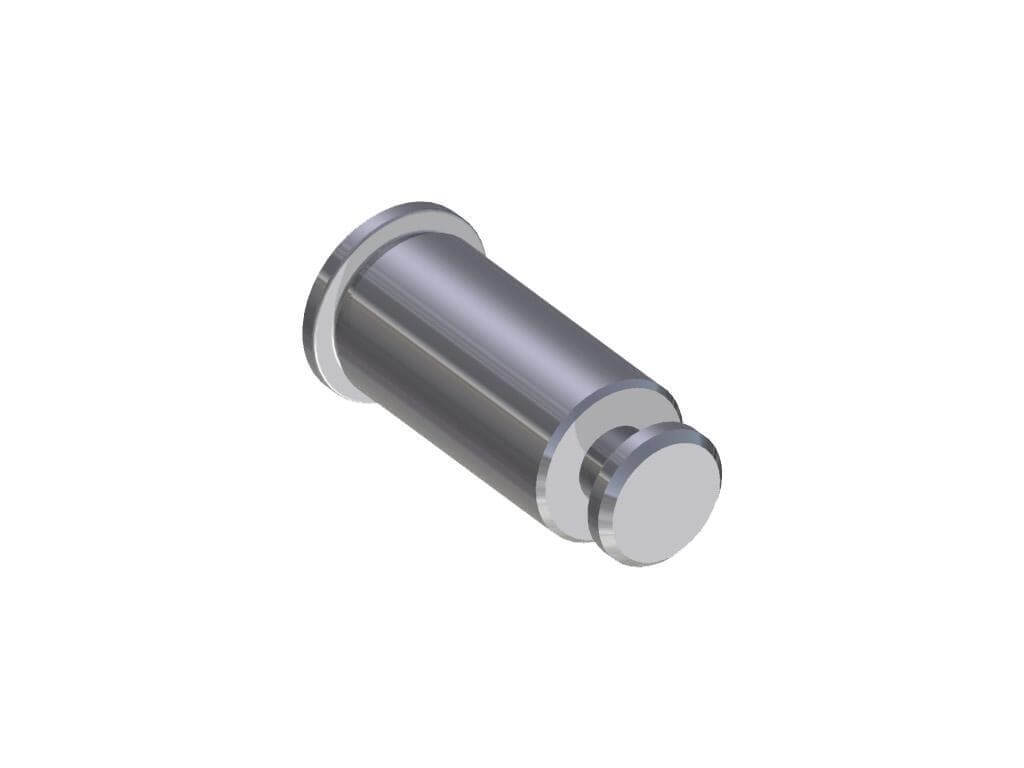

Dištančný stĺpik s drážkou.

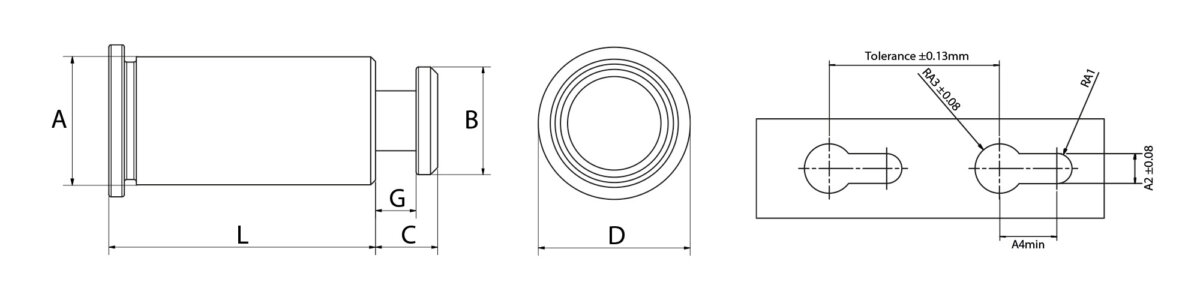

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| L ±0,13 | A max | B ±0,08 | C max | D nom | G ±0,08 | d1+0,08/-0 | S 1 min | m 1 | S 2 | m 2 | S-SKC Nerez serie 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 61.5 | 2 | 5.39 | 4.5 | 2.75 | 6.35 | 1.73 | 5.4 | 1 | 6.6 | 1,45 - 1,62 | 4.1 | 6222661502 |
| 4 | 6222661504 | |||||||||||
| 6 | 6222661506 | |||||||||||
| 8 | 6222661508 | |||||||||||
| 10 | 6222661510 | |||||||||||
| 12 | 6222661512 | |||||||||||
| 14 | 6222661514 | |||||||||||
| 16 | 6222661516 | |||||||||||
| 18 | 6222661518 | |||||||||||
| 20 | 6222661520 | |||||||||||
| 22 | 6222661522 | |||||||||||
| 25 | 6222661525 |
| Rozmery otvoru v paneli | |||
|---|---|---|---|
| A1 nom | A2 ±0,08 | A3 ±0,08 | A4 min |
| 1.5 | 3 | 5 | 3.75 |
