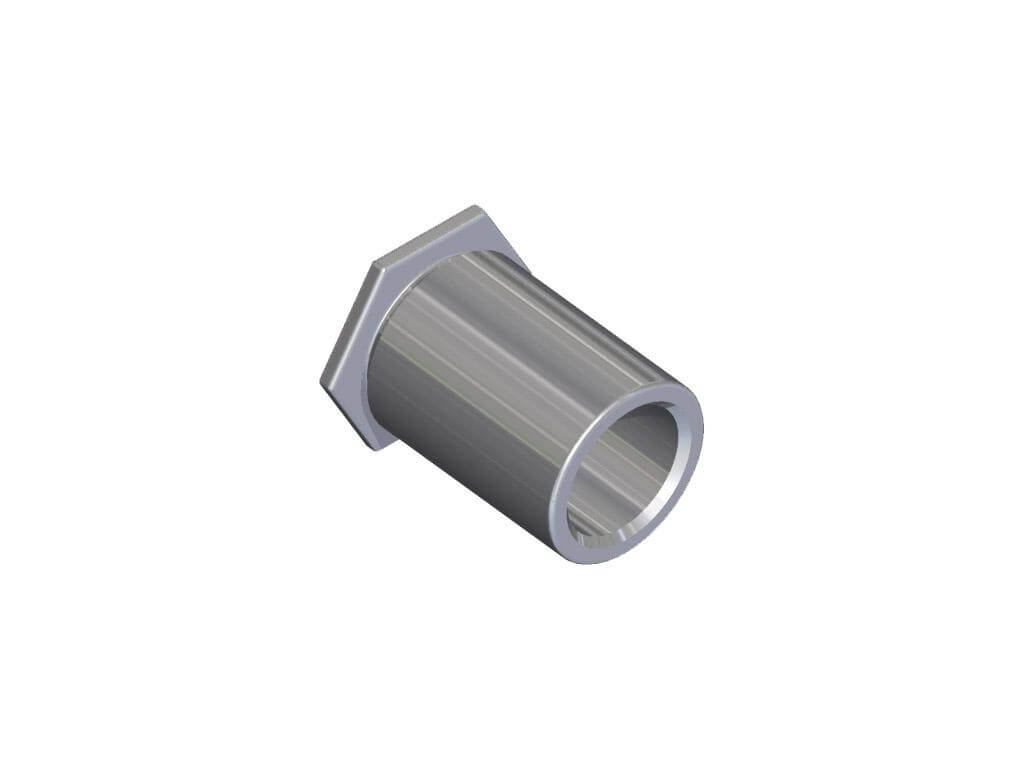

S-SO, S-SOS, S-SO4, S-SOA
Priechodný dištančný stĺpik.
S-SO – oceľ pozinkovaná
S-SOS – nerez serie 300
S-SO4 – nerez serie 400
S-SOA – hliník

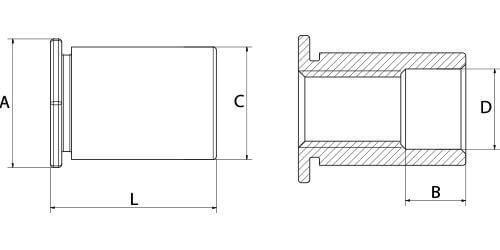

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | L+0,05/-0,13 | C+0/-0,13 | D±0,13 | A nom | S min | d +0,08/-0 | m | B | S-SO Oceľ | S-SOS Nerez serie 300 | S-SO4 Nerez serie 400 | S-SOA Hliník |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 3 | 4.2 | 3.2 | 4.8 | 1 | 4.22 | 6 | - | 6213002003 | 6223002003 | 6233002003 | 6203002003 |
| 4 | 6213002004 | 6223002004 | 6233002004 | 6203002004 | ||||||||
| 5 | 6213002005 | 6223002005 | 6233002005 | 6203002005 | ||||||||
| 6 | 6213002006 | 6223002006 | 6233002006 | 6203002006 | ||||||||
| 7 | 6213002007 | 6223002007 | 6233002007 | 6203002007 | ||||||||
| 8 | 6213002008 | 6223002008 | 6233002008 | 6203002008 | ||||||||
| M2,5 | 3 | 4.2 | 3.2 | 4.8 | 1 | 4.22 | 6 | - | 6213002503 | 6223002503 | 6233002503 | 6203002503 |
| 4 | 6213002504 | 6223002504 | 6233002504 | 6203002504 | ||||||||
| 5 | 6213002505 | 6223002505 | 6233002505 | 6203002505 | ||||||||
| 6 | 6213002506 | 6223002506 | 6233002506 | 6203002506 | ||||||||
| 8 | 6213002508 | 6223002508 | 6233002508 | 6203002508 | ||||||||
| 10 | 4 | 6213002510 | 6223002510 | 6233002510 | 6203002510 | |||||||
| 12 | 6213002512 | 6223002512 | 6233002512 | 6203002512 | ||||||||
| 14 | 6213002514 | 6223002514 | 6233002514 | 6203002514 | ||||||||
| M3 | 3 | 4.2 | 3.2 | 4.8 | 1 | 4.22 | 6 | - | 6213003003 | 6223003003 | 6233003003 | 6203003003 |
| 4 | 6213003004 | 6223003004 | 6233003004 | 6203003004 | ||||||||
| 5 | 6213003005 | 6223003005 | 6233003005 | 6203003005 | ||||||||
| 6 | 6213003006 | 6223003006 | 6233003006 | 6203003006 | ||||||||
| 7 | 6213003007 | 6223003007 | 6233003007 | 6203003007 | ||||||||
| 8 | 6213003008 | 6223003008 | 6233003008 | 6203003008 | ||||||||
| 9 | 6213003009 | 6223003009 | 6233003009 | 6203003009 | ||||||||
| 10 | 4 | 6213003010 | 6223003010 | 6233003010 | 6203003010 | |||||||
| 12 | 6213003012 | 6223003012 | 6233003012 | 6203003012 | ||||||||
| 14 | 6213003014 | 6223003014 | 6233003014 | 6203003014 | ||||||||
| 16 | 8 | 6213003016 | 6223003016 | 6233003016 | 6203003016 | |||||||
| 18 | 6213003018 | 6223003018 | 6233003018 | 6203003018 | ||||||||
| 20 | 6213003020 | 6223003020 | 6233003020 | 6203003020 | ||||||||
| 22 | 11 | 6213003022 | 6223003022 | 6233003022 | 6203003022 | |||||||
| 25 | 6213003025 | 6223003025 | 6233003025 | 6203003025 | ||||||||
| M3ALT | 3 | 5.39 | 3.2 | 6.4 | 1 | 5.41 | 6.8 | - | 6213003103 | 6223003103 | 6233003103 | 6203003103 |
| 4 | 6213003104 | 6223003104 | 6233003104 | 6203003104 | ||||||||
| 5 | 6213003105 | 6223003105 | 6233003105 | 6203003105 | ||||||||
| 6 | 6213003106 | 6223003106 | 6233003106 | 6203003106 | ||||||||
| 7 | 6213003107 | 6223003107 | 6233003107 | 6203003107 | ||||||||
| 8 | 6213003108 | 6223003108 | 6233003108 | 6203003108 | ||||||||
| 9 | 6213003109 | 6223003109 | 6233003109 | 6203003109 | ||||||||
| 10 | 4 | 6213003110 | 6223003110 | 6233003110 | 6203003110 | |||||||
| 12 | 6213003112 | 6223003112 | 6233003112 | 6203003112 | ||||||||
| 14 | 6213003114 | 6223003114 | 6233003114 | 6203003114 | ||||||||
| 16 | 8 | 6213003116 | 6223003116 | 6233003116 | 6203003116 | |||||||
| 18 | 6213003118 | 6223003118 | 6233003118 | 6203003118 | ||||||||
| 20 | 6213003120 | 6223003120 | 6233003120 | 6203003120 | ||||||||
| 22 | 11 | 6213003122 | 6223003122 | 6233003122 | 6203003122 | |||||||
| 25 | 6213003125 | 6223003125 | 6233003125 | 6203003125 | ||||||||
| M4 | 3 | 7.12 | 4.8 | 7.9 | 1.27 | 7.14 | 8 | - | 6213004003 | 6223004003 | 6233004003 | 6203004003 |
| 4 | 6213004004 | 6223004004 | 6233004004 | 6203004004 | ||||||||
| 5 | 6213004005 | 6223004005 | 6233004005 | 6203004005 | ||||||||
| 6 | 6213004006 | 6223004006 | 6233004006 | 6203004006 | ||||||||
| 8 | 6213004008 | 6223004008 | 6233004008 | 6203004008 | ||||||||
| 10 | 4 | 6213004010 | 6223004010 | 6233004010 | 6203004010 | |||||||
| 12 | 6213004012 | 6223004012 | 6233004012 | 6203004012 | ||||||||
| 14 | 6213004014 | 6223004014 | 6233004014 | 6203004014 | ||||||||
| 15 | 8 | 6213004015 | 6223004015 | 6233004015 | 6203004015 | |||||||
| 16 | 6213004016 | 6223004016 | 6233004016 | 6203004016 | ||||||||
| 18 | 6213004018 | 6223004018 | 6233004018 | 6203004018 | ||||||||
| 20 | 6213004020 | 6223004020 | 6233004020 | 6203004020 | ||||||||
| 22 | 11 | 6213004022 | 6223004022 | 6233004022 | 6203004022 | |||||||
| 25 | 6213004025 | 6223004025 | 6233004025 | 6203004025 | ||||||||
| M5 | 4 | 7.12 | 5.35 | 7.9 | 1.27 | 7.14 | 8 | - | 6213005004 | 6223005004 | 6233005004 | 6203005004 |
| 6 | 6213005006 | 6223005006 | 6233005006 | 6203005006 | ||||||||
| 8 | 6213005008 | 6223005008 | 6233005008 | 6203005008 | ||||||||
| 10 | 4 | 6213005010 | 6223005010 | 6233005010 | 6203005010 | |||||||
| 12 | 6213005012 | 6223005012 | 6233005012 | 6203005012 | ||||||||
| 14 | 6213005014 | 6223005014 | 6233005014 | 6203005014 | ||||||||
| 16 | 8 | 6213005016 | 6223005016 | 6233005016 | 6203005016 | |||||||
| 18 | 6213005018 | 6223005018 | 6233005018 | 6203005018 | ||||||||
| 20 | 6213005020 | 6223005020 | 6233005020 | 6203005020 | ||||||||
| 22 | 11 | 6213005022 | 6223005022 | 6233005022 | 6203005022 | |||||||
| 25 | 6213005025 | 6223005025 | 6233005025 | 6203005025 |
