S-PF31, S-PF32
Nestratiteľná skrutka.
S-PF31 / S-PF32 – oceľ poniklovaná

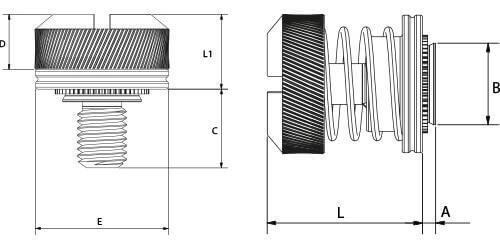

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
Závit | Kód skrutky | Kód skrutky | A max | S min | d +0,08/-0 | B max | L nom | D ±0,13 | E ±0,25 | C ±0,4 | L1 max | m | Oceľ poniklovaná |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M3 | S-PF31 | 30 | 0.97 | 1 | 5.5 | 5.48 | 15.11 | 5.13 | 10.31 | 7.62 | 8.26 | 6.6 | 621740301 |
S-PF32 | 1.48 | 1.5 | 621740302 | ||||||||||
M4 | S-PF31 | 30 | 0.97 | 1 | 6.4 | 6.38 | 15.24 | 5.26 | 11.89 | 7.62 | 8.38 | 7.37 | 621740401 |
S-PF32 | 1.48 | 1.5 | 621740402 | ||||||||||
M5 | S-PF31 | 30 | 0.97 | 1 | 8 | 7.98 | 15.37 | 5.59 | 13.46 | 7.62 | 8.51 | 8.38 | 621740501 |
S-PF32 | 1.48 | 1.5 | 621740502 | ||||||||||
M6 | S-PF32 | 35 | 1.48 | 1.5 | 9.5 | 9.48 | 17.15 | 6.12 | 15.88 | 8.89 | 9.78 | 9.56 | 621740602 |
