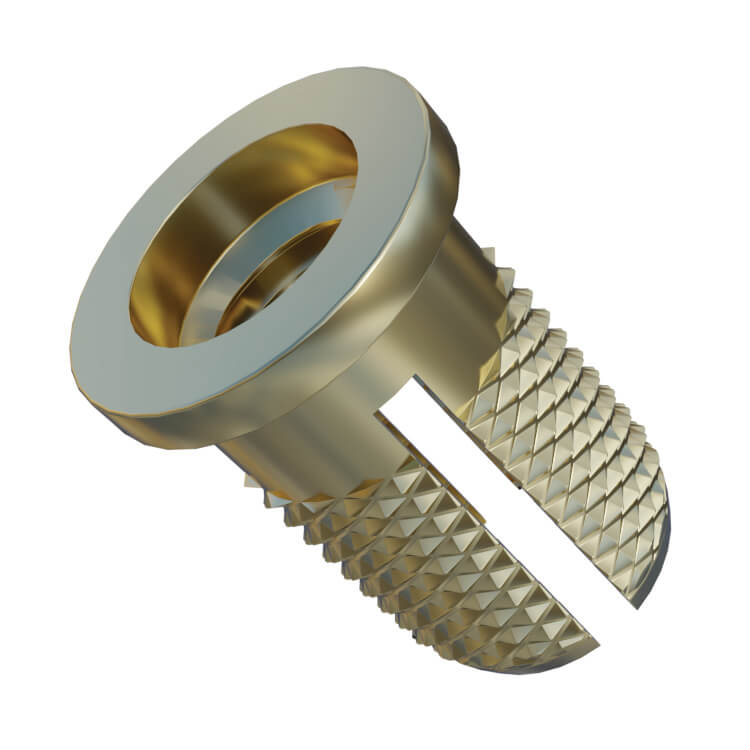

Expansion-Sert – HDBRXP
Expansion-SertTM je lisovacie vložka, navrhnutá pre dodatočnú inštaláciu do termosetov.
Vďaka jemnému ryhovaniu je táto vložka ideálna pre tvrdé termosety.
Expansion-SertTM by mal byť inštalovaný s lisom, ktorý vie zabezpečiť stabilné stlačení, aby sa zabránilo poškodeniu materského materiálu. Inštalovaný skrutka by mala byť vždy zaskrutkovaný až do ryhovaného konca vložky, aby sa mohla rozšíriť. Je dôležité, aby skrutka úplne prenikla do závitovej vložky, aby sa dosiahla plná expanzia a tým optimálna odolnosti proti vytiahnutiu.
Výhody:
- Jednoduchá inštalácia pomocou lisu
- Zaisťuje samosvorný účinok na spojovacej skrutke
- Dobrá odolnosť proti vytiahnutiu a odolnosť voči krútiacemu momentu
Závit | M2* | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8 |
---|---|---|---|---|---|---|---|---|
L mm | 3.9 | 4.7 | 4.7 | 6.3 | 7.9 | 9.4 | 12.6 | 12.6 |
B mm | 0.43 | 0.51 | 0.51 | 0.66 | 0.82 | 0.99 | 1.25 | 1.25 |
C mm | 4.8 | 5.5 | 5.5 | 6.4 | 7.1 | 7.9 | 9.5 | 11.1 |
N max mm | 3.2 | 4 | 4 | 4.7 | 5.5 | 6.3 | 7.9 | 9.5 |
Doporučený otvor mm (-0/+0,1) | 3.2 | 4 | 4 | 4.8 | 5.6 | 6.4 | 8 | 9.6 |
Minimálna hrúbka steny mm | 2.4 | 3.2 | 3.2 | 3.6 | 4 | 4.8 | 6 | 7 |
