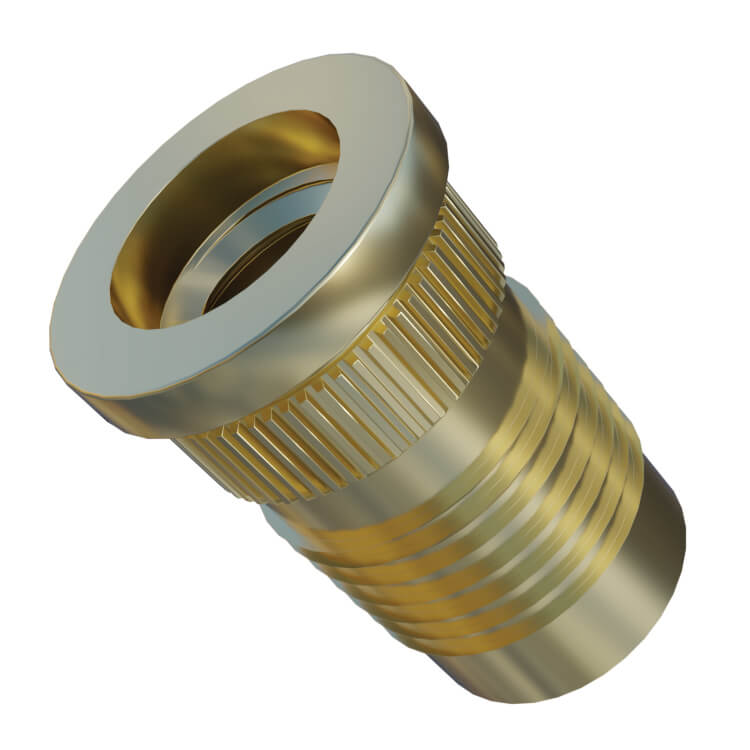

Fin-Sert – HDBRFI
Fin-SertTM bol navrhnutý pre inštaláciu do termoplastov pomocou tepla alebo ultrazvuku s protismerným ryhovaním a drážkami poskytuje vysokú úroveň odolnosti proti vytiahnutiu a voči krútiacemu momentu.
Fin-SertTM by mal byť inštalovaný lisom, ktorý vie zabezpečiť stabilné stlačení, aby sa zabránilo poškodeniu materského materiálu.
Výhody:
- Jednoduchá inštalácia stlačením
- Priechodné vnútorný závit
- Dobrá odolnosť proti vytiahnutiu a voči krútiacemu momentu

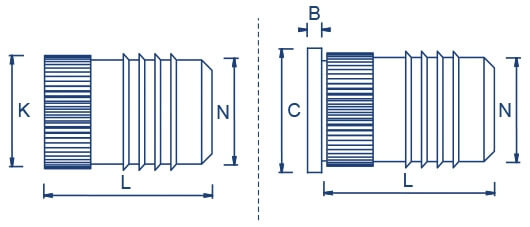

| Závit | M2* | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|---|
| L mm | 4 | 4.8 | 4.8 | 6.4 | 7.9 | 9.5 | 12.7 | 12.7 |
| K mm | 3.7 | 4.5 | 4.5 | 5.3 | 6.1 | 7 | 8.6 | 10.2 |
| B mm | 0.45 | 0.58 | 0.58 | 0.74 | 0.89 | 1.07 | 1.32 | 1.32 |
| C mm | 4.8 | 5.5 | 5.5 | 6.4 | 7.1 | 7.9 | 9.5 | 11.1 |
| N mm | 3.1 | 3.9 | 3.9 | 4.7 | 5.5 | 6.3 | 7.9 | 9.5 |
| Doporučený otvor mm (-0/+0,1) | 3.2 | 4 | 4 | 4.8 | 5.6 | 6.4 | 8 | 9.6 |
| Minimálna hrúbka steny mm | 1.6 | 2 | 2 | 2.4 | 2.8 | 3.2 | 4 | 4.8 |
