Flow-Sert – UHBRFL

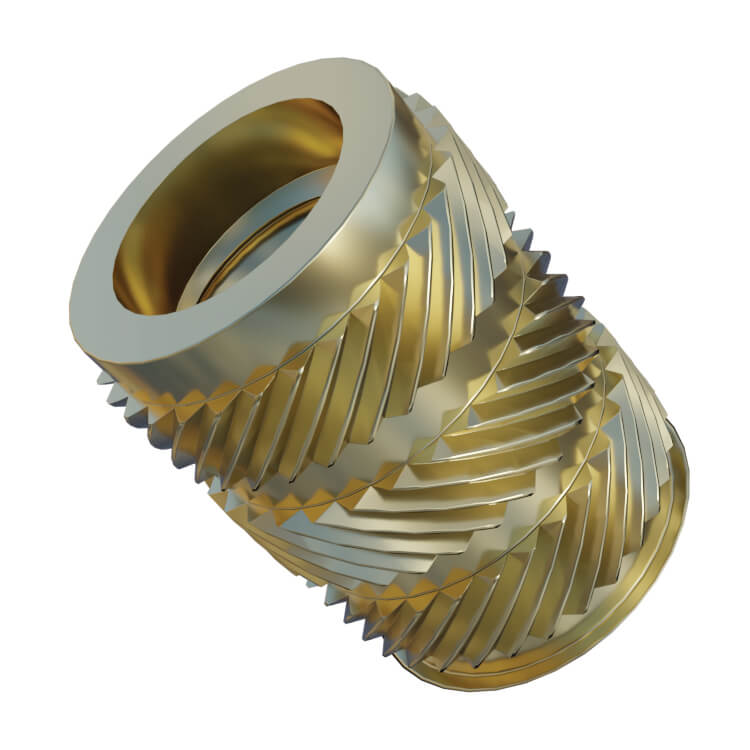

Flow-SertTM je uzavretá závitová vložka navrhnutá tak, aby bola inštalovaná počas formovacieho procesu.
Flow-SertTM je navrhnutý na inštaláciu počas liatia. Je dôležité, aby použitý tvarovací kolík bol navrhnutý k lokácii Flow-SertTM a zabrániť vniknutiu plastu.
Pre pomoc pri navrhovaní tvarovacieho kolíka nás kontaktujte.
Výhody:
- Uzavretý koniec zabraňuje prieniku plastu počas lisovania
- Vysoká odolnosť proti vytiahnutiu a odolnosť voči krútiacemu momentu

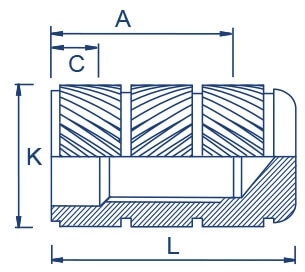

| Závit | M2* | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8 | M10* |
|---|---|---|---|---|---|---|---|---|---|
| L mm | 5.5 | 6.4 | 7.3 | 9.2 | 10.2 | 11.2 | 14.4 | 16.5 | 17.9 |
| K mm | 3.4 | 4.3 | 4.7 | 5.5 | 6.3 | 7.3 | 9.8 | 11.4 | 13.8 |
| A min mm | 3.6 | 4 | 4.6 | 6 | 6.7 | 7.4 | 8.1 | 11.1 | 11.9 |
| C mm | 1 | 1.2 | 1.3 | 1.6 | 1.8 | 2 | 2 | 2.3 | 2.4 |
