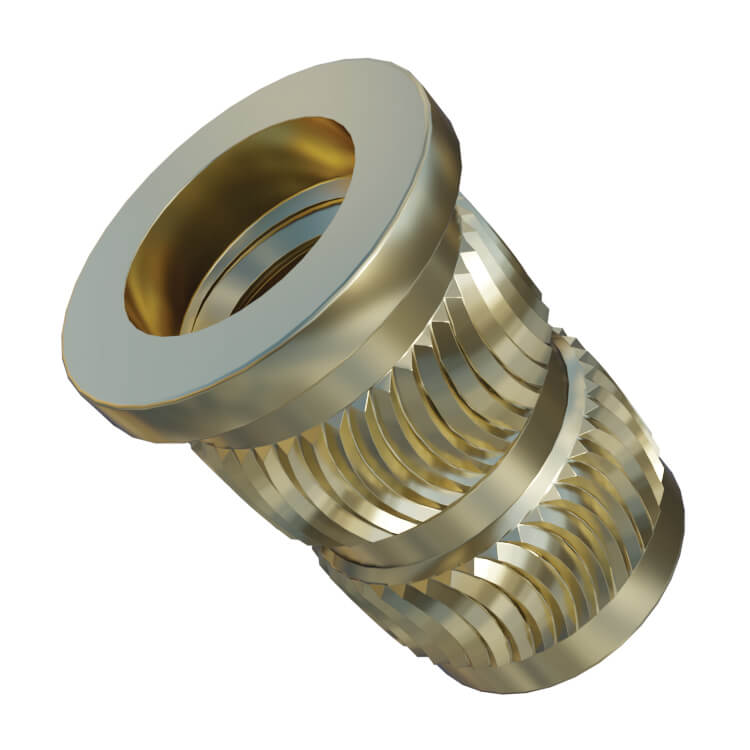

Heat-Sert – HDBRHE
Heat-SertTM bol navrhnutý pre inštaláciu do termoplastov citlivých na vrypy za pomocou tepla.
Zaoblené ryhovanie zmierňuje stres pri zavádzaní do materského materiálu.
Heat-SertTM je inštalovaný pomocou tepla a je potrebné zabezpečiť, aby vložka plast zmäkčovala, ale zároveň netavila, čo pomáha predísť problémom pri inštalácii.
Výhody:
- Navrhnuté špeciálne pre plasty citlivé na vrypy
- Symetrický dizajn pre automatickú inštaláciu
- Vysoká odolnosť proti vytiahnutiu a odpor voči krútiacemu momentu

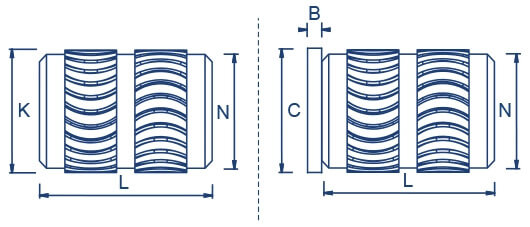

| Závit | M2* | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8* |
|---|---|---|---|---|---|---|---|---|
| L mm | 3.9 | 5,8 | 5,8 | 7,1 | 8.1 | 9.5 | 12.7 | 12,7 |
| K mm | 3.5 | 4.4 | 4.4 | 5.2 | 6.1 | 6.9 | 8.5 | 10,0 |
| B mm | 0.51 | 0.58 | 0.58 | 0.74 | 0.89 | 1.07 | 1.32 | 1.32 |
| C mm | 4.8 | 5.5 | 5.5 | 6.4 | 7.1 | 7.9 | 9.5 | 11.1 |
| N mm | 3.1 | 3.9 | 3.9 | 4.7 | 5.5 | 6.3 | 7.9 | 9,5 |
| Doporučený otvor mm (-0/+0,1) | 3.2 | 4 | 4 | 4.8 | 5.6 | 6.4 | 8 | 9.6 |
| Minimálna hrúbka steny mm | 1.4 | 1.8 | 1.8 | 2.1 | 2.4 | 2.8 | 3.6 | 5 |
