Thread-Sert – HDBRTH

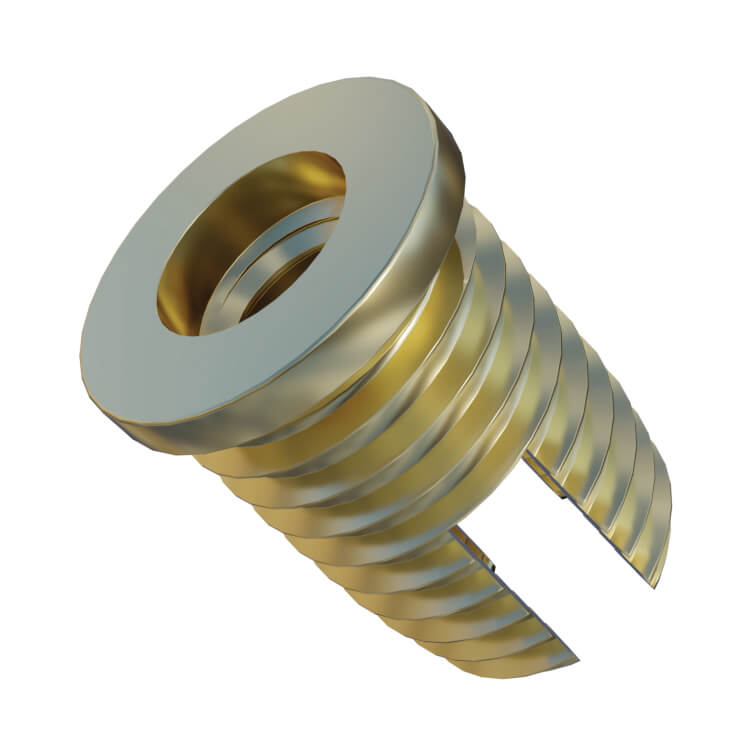

Thread-SertTM je samorezná vložka, navrhnutá pre dodatočnú inštaláciu do termoplastov a termosetov.
Je ideálny pre aplikáciu, kde je vyžadovaná vysoká odolnosť proti vytiahnutiu.
Thread-SertTM sa inštaluje pomocou ručného nástroja, vertikálnej vŕtačky so závitníkom alebo štandardným závitovacím strojom max. RPM 35-40. Tŕň nesmie presahovať drážku.
Výhody:
- Jednoduchá samorezná inštalácia
- Pomáha predchádzať jack-outu
- Vysoký odpor voči krútiacemu momentu

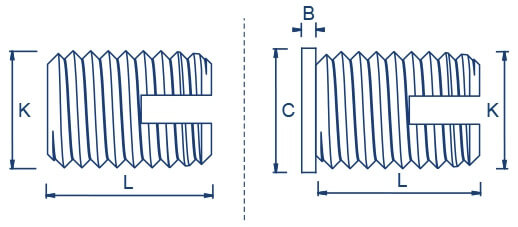

| Závit | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8 | M10* |
|---|---|---|---|---|---|---|---|---|
| L mm | 6 | 6 | 8 | 8 | 10 | 14 | 15 | 18 |
| B mm | 0.58 | 0.58 | 0.73 | 0.89 | 1.06 | 1.32 | 1.32 | 1.57 |
| C mm | 6 | 6.5 | 8.5 | 8 | 9.5 | 12.4 | 14 | 16 |
| K max mm | 4.5 | 5 | 6 | 6.5 | 8 | 10 | 12 | 14 |
| Doporučený otvor pre termoplasty mm | 4,0-4,1 | 4,5-4,6 | 5,3-5,4 | 5,8-5,9 | 7,1-7,2 | 8,6-8,8 | 10,6-10,8 | 12,-12,8 |
| Doporučený otvor pre termosety mm | 4,1-4,3 | 4,6-4,8 | 5,5-5,7 | 6,0-6,2 | 7,3-7,6 | 9,0-9,4 | 11,0-11,4 | 13,0-13,4 |
