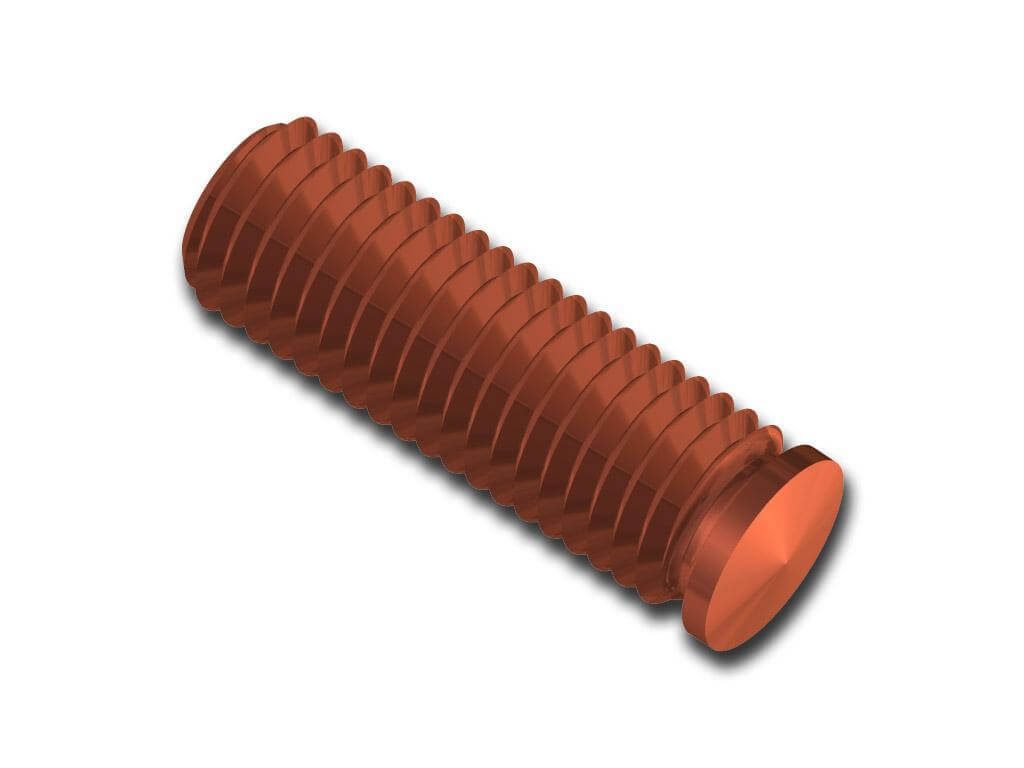

Závitový svorník typ PS
St, A2, Al, Ms

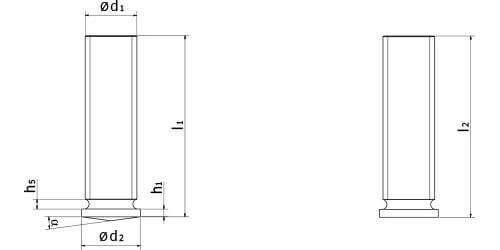

| Rozmery | Kód | |||||||
|---|---|---|---|---|---|---|---|---|
| D1 | L1 | h | N max | D2 ±0,2 | α±1° * | Oceľ pomedená | Nerez A2-50 | Hliník AlMg3 |
| M3 | 6 | 0,7 - 1,4 | 0.6 | 4 | 7° | 6114003006 | 6124003006 | 6104003006 |
| 8 | 6114003008 | 6124003008 | 6104003008 | |||||
| 10 | 6114003010 | 6124003010 | 6104003010 | |||||
| 12 | 6114003012 | 6124003012 | 6104003012 | |||||
| 16 | 6114003016 | 6124003016 | 6104003016 | |||||
| 20 | 6114003020 | 6124003020 | 6104003020 | |||||
| 25 | 6114003025 | 6124003025 | 6104003025 | |||||
| 30 | 6114003030 | 6124003030 | 6104003030 | |||||
| M4 | 6 | 0,7 - 1,4 | 0.6 | 5 | 7° | 6114004006 | 6124004006 | 6104004006 |
| 8 | 6114004008 | 6124004008 | 6104004008 | |||||
| 10 | 6114004010 | 6124004010 | 6104004010 | |||||
| 12 | 6114004012 | 6124004012 | 6104004012 | |||||
| 16 | 6114004016 | 6124004016 | 6104004016 | |||||
| 20 | 6114004020 | 6124004020 | 6104004020 | |||||
| 25 | 6114004025 | 6124004025 | 6104004025 | |||||
| 30 | 6114004030 | 6124004030 | 6104004030 | |||||
| 35 | 6114004035 | 6124004035 | 6104004035 | |||||
| 40 | 6114004040 | 6124004040 | 6104004040 | |||||
| M5 | 8 | 0,7 - 1,4 | 1 | 6 | 7° | 6114005008 | 6124005008 | 6104005008 |
| 10 | 6114005010 | 6124005010 | 6104005010 | |||||
| 12 | 6114005012 | 6124005012 | 6104005012 | |||||
| 16 | 6114005016 | 6124005016 | 6104005016 | |||||
| 20 | 6114005020 | 6124005020 | 6104005020 | |||||
| 25 | 6114005025 | 6124005025 | 6104005025 | |||||
| 30 | 6114005030 | 6124005030 | 6104005030 | |||||
| 35 | 6114005035 | 6124005035 | 6104005035 | |||||
| 40 | 6114005040 | 6124005040 | 6104005040 | |||||
| M6 | 8 | 0,7 - 1,4 | 1 | 7 | 7° | 6114006008 | 6124006008 | 6104006008 |
| 10 | 6114006010 | 6124006010 | 6104006010 | |||||
| 12 | 6114006012 | 6124006012 | 6104006012 | |||||
| 16 | 6114006016 | 6124006016 | 6104006016 | |||||
| 20 | 6114006020 | 6124006020 | 6104006020 | |||||
| 25 | 6114006025 | 6124006025 | 6104006025 | |||||
| 30 | 6114006030 | 6124006030 | 6104006030 | |||||
| 35 | 6114006035 | 6124006035 | 6104006035 | |||||
| 40 | 6114006040 | 6124006040 | 6104006040 | |||||
| M8 | 10 | 0,8 - 1,4 | 1.5 | 9 | 7° | 6114008010 | 6124008010 | 6104008010 |
| 12 | 6114008012 | 6124008012 | 6104008012 | |||||
| 16 | 6114008016 | 6124008016 | 6104008016 | |||||
| 20 | 6114008020 | 6124008020 | 6104008020 | |||||
| 25 | 6114008025 | 6124008025 | 6104008025 | |||||
| 30 | 6114008030 | 6124008030 | 6104008030 | |||||
| 35 | 6114008035 | 6124008035 | 6104008035 | |||||
| 40 | 6114008040 | 6124008040 | 6104008040 | |||||
| M10 | 10 | 0,8 - 1,4 | 2 | 11 | 7° | 6114010010 | 6124010010 | 6104010010 |
| 12 | 6114010012 | 6124010012 | 6104010012 | |||||
| 16 | 6114010016 | 6124010016 | 6104010016 | |||||
| 20 | 6114010020 | 6124010020 | 6104010020 | |||||
| 25 | 6114010025 | 6124010025 | 6104010025 | |||||
| 30 | 6114010030 | 6124010030 | 6104010030 | |||||
| 35 | 6114010035 | 6124010035 | 6104010035 | |||||
| 40 | 6114010040 | 6124010040 | 6104010040 |
