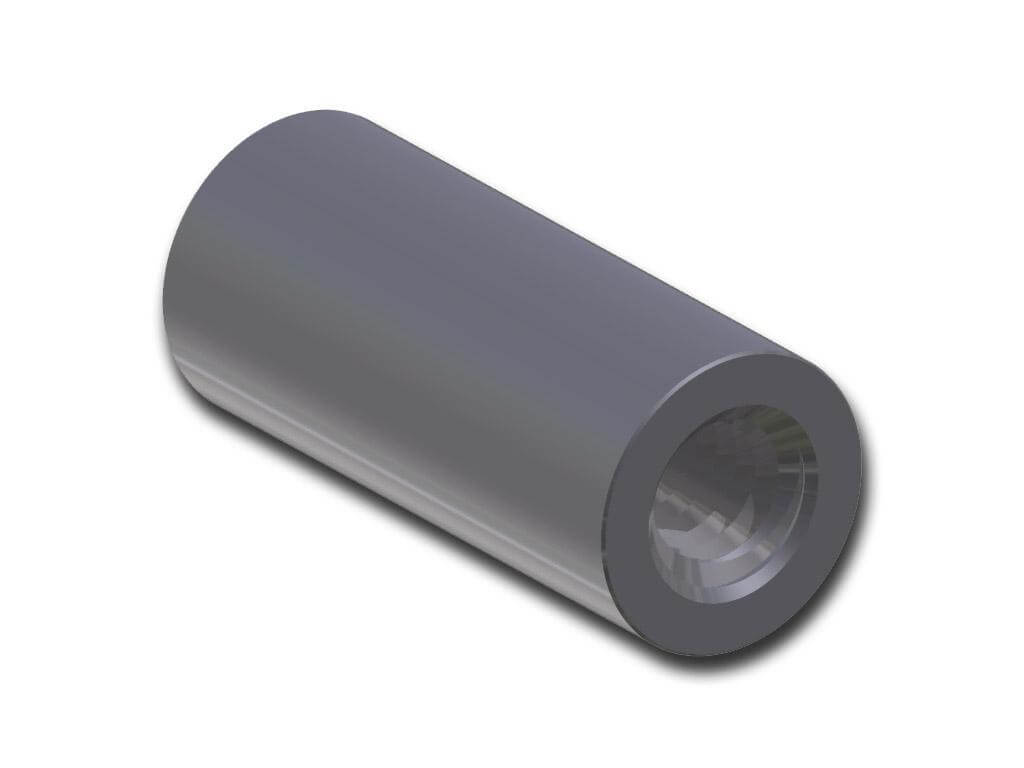

Kolík s vnútorným závitom typ ID
St, A2

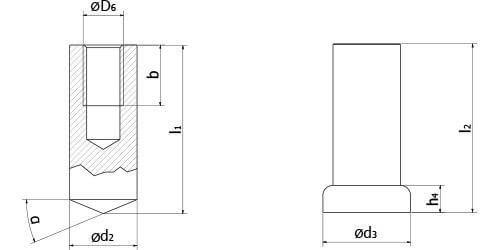

| Rozmery | Kód | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d1 | l2 | d2 | d3 * | h4 * | l1 ±1 | α±2,5° | b | Oceľ | Nerez A2-50 |
| M5 | 15 - 100 | 10 | 13 | 4 | l2 + 2,8 | 22,5° | 7 | 6116205XXX | 6126205XXX |
| M6 | 15 - 100 | 10 | 13 | 4 | l2 + 2,8 | 22,5° | 9 | 6116206XXX | 6126206XXX |
| M8 | 15 - 100 | 12 | 16 | 5 | l2 + 3,4 | 22,5° | 9.5 | 6116207XXX | 6126207XXX |
| M8 | 20 - 100 | 14.6 | 18.5 | 6 | l2 + 3,9 | 22,5° | 15 | 6116208XXX | 6126208XXX |
| M10 | 20 - 100 | 14.6 | 18.5 | 6 | l2 + 3,9 | 22,5° | 15 | 6116209XXX | 6126209XXX |
| M10 | 30 - 100 | 16 | 21 | 7 | l2 + 3,9 | 22,5° | 15 | 6116210XXX | 6126210XXX |
| M12 | 25 - 100 | 18 | 23 | 7 | l2 + 4,2 | 22,5° | 18 | 6116212XXX | 6126212XXX |
| M16 | 40 - 100 | 22 | 28 | 10 | l2 + 5,1 | 22,5° | 24 | 6116216XXX | 6126216XXX |
