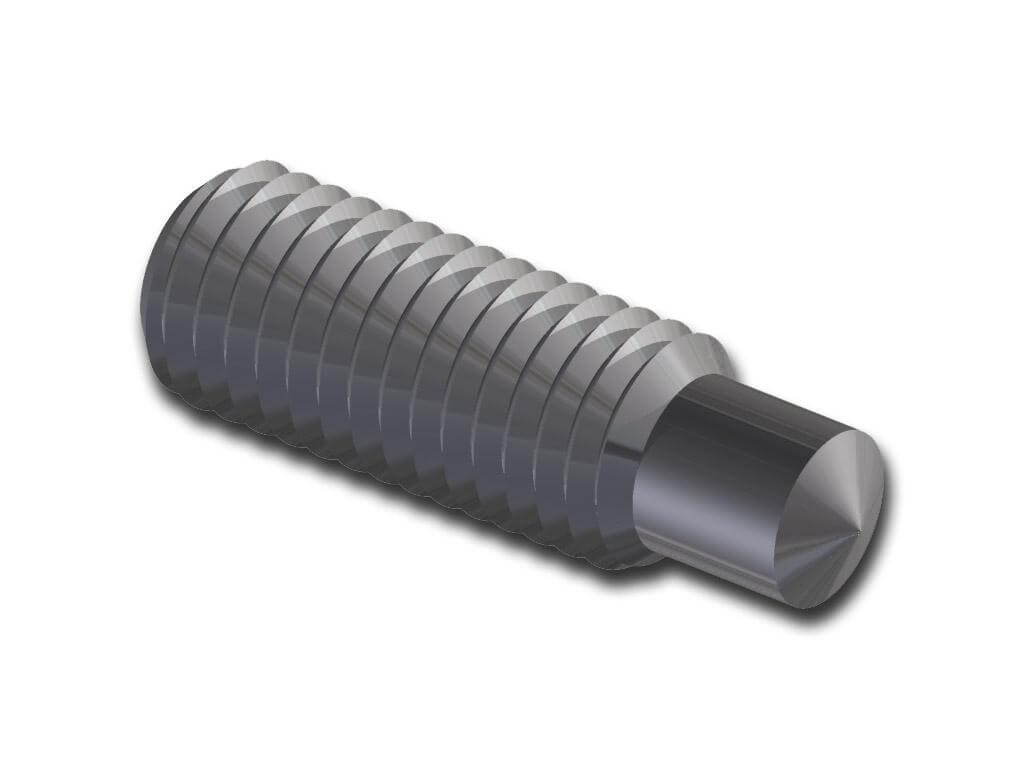

Závitový svorník typ RD
St, A2

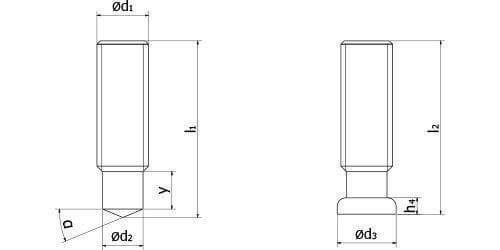

| Rozmery | Kód | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d1 | l2 | d2 | d3 * | h4 * | l1 ±1 | α±2,5° | ymin | Oceľ | Nerez A2-50 |
| M6 | 15 - 100 | 4.7 | 7 | 2.5 | l2 + 2,0 | 22,5° | 4 | 6116006XXX | 6126006XXX |
| M8 | 15 - 100 | 6.2 | 9 | 2.5 | l2 + 2,2 | 22,5° | 4 | 6116008XXX | 6126008XXX |
| M10 | 15 - 100 | 7.9 | 11.5 | 3 | l2 + 2,4 | 22,5° | 5 | 6116010XXX | 6126010XXX |
| M12 | 15 - 100 | 9.5 | 13.5 | 4 | l2 + 2,8 | 22,5° | 6 | 6116012XXX | 6126012XXX |
| M16 | 15 - 100 | 13.2 | 18 | 5 | l2 + 3,6 | 22,5° | 7,5/11a | 6116016XXX | 6126016XXX |
| M20 | 15 - 100 | 16.5 | 23 | 6 | l2 + 3,9 | 22,5° | 9,0/13,0a | 6116020XXX | 6126020XXX |
| M24 | 15 - 100 | 20 | 28 | 7 | l2 + 4,7 | 22,5° | 12,0/15,0a | 6116024XXX | 6126024XXX |
