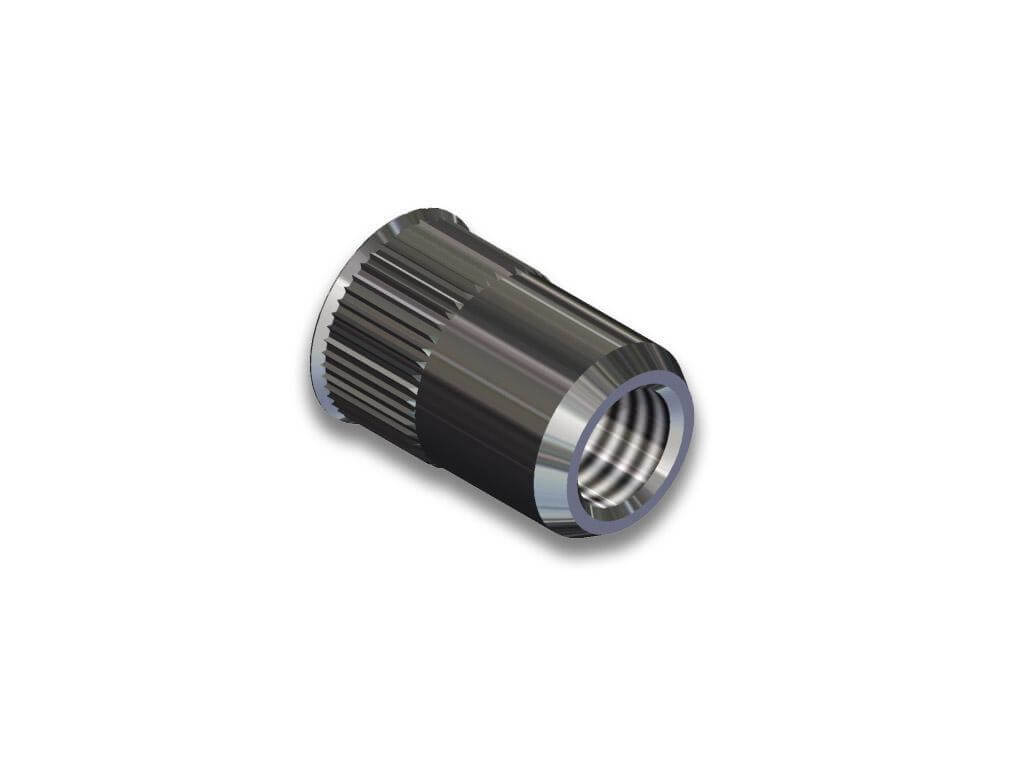

STR-Z St
Oceľová nitovacia matica s redukovanou hlavou a ryhovaním.
Závit | Kód | Rozsah | Otvor d -0/+0,1 | D | B | K | L |
---|---|---|---|---|---|---|---|
M3 | 2110219103 | 0,5 - 2,0 | 5 | 4.9 | 6 | 0.5 | 9 |
M4 | 2110219104 | 0,5 - 2,0 | 6 | 5.9 | 7 | 0.5 | 11.2 |
M4 | 2110219304 | 2,0 - 4,0 | 6 | 5.9 | 7 | 0.5 | 13 |
M5 | 2110219105 | 0,5 - 2,0 | 7 | 6.9 | 8 | 0.5 | 11.5 |
M5 | 2110219305 | 2,0 - 4,0 | 7 | 6.9 | 8 | 0.5 | 13 |
M6 | 2110219106 | 0,5 - 2,5 | 9 | 8.9 | 10 | 0.6 | 14 |
M6 | 2110219306 | 2,5 - 5,0 | 9 | 8.9 | 10 | 0.6 | 16 |
M8 | 2110219108 | 0,5 - 3,0 | 11 | 10.9 | 12 | 0.65 | 16.5 |
M8 | 2110219308 | 3,0 - 5,0 | 11 | 10.9 | 12 | 0.65 | 18.5 |
M10 | 2110219110 | 1,0 - 3,5 | 13 | 12.9 | 14 | 0.7 | 19.5 |
M10 | 2110219310 | 3,5 - 6,0 | 13 | 12.9 | 14 | 0.7 | 22 |
M10 | 2110219110H | 1,0 - 3,5 | 12 | 11.9 | 13 | 0.7 | 19.5 |
M12 | 2110219112 | 1,0 - 4,0 | 16 | 15.9 | 17.6 | 0.75 | 24.2 |
