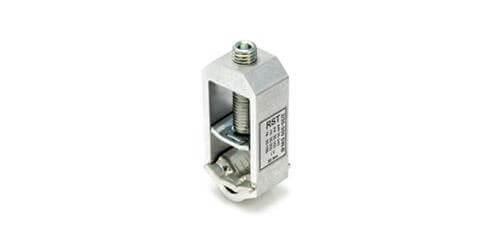

Skrutková svorka
sm – viacžilový sektorový drôt (flexi)
se – sektorová žila plná (pevná)
rm – guľatá žila (flexi)
re – žila plná (pevná)
-
-
-
-
-
5+
| Detail | Priečny rez (mm²) | Prierez (mm²) | Krútiaci moment (Nm) | Rozmery | |||||
|---|---|---|---|---|---|---|---|---|---|
| sm | sa | rm | re | a | b | h | |||

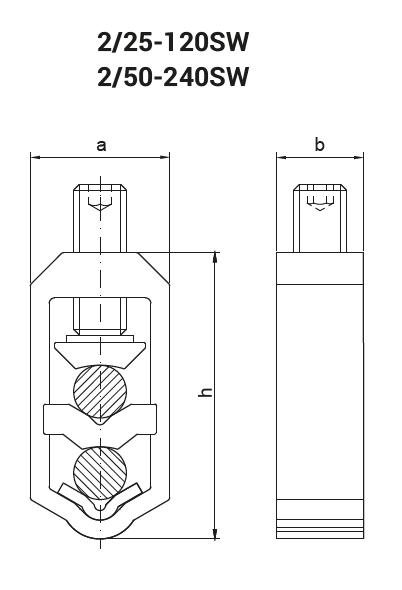

| 2 / 25-120SW | 25-120 | 25-120 | 16-95 | 16-95 | 95 | 20 | 28 | 18 | 58 |
| 2 / 50-240SW | 35-185 | 35-240 | 35-120 | 35-150 | 150 | 30 | 37 | 23 | 76 |

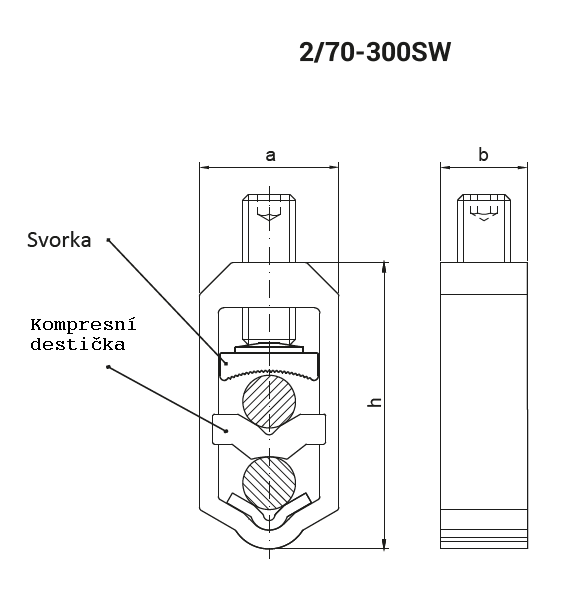

| 2 / 70-300SW | 70-240 | 95-300 | 50-120 | 70-150 | 150 | 30 | 37 | 23 | 76 |

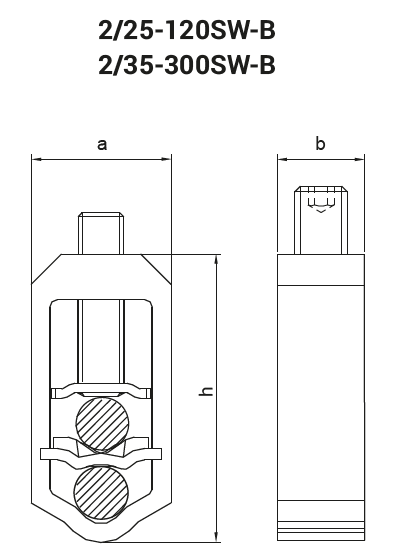

| 2 / 25-120SW-B | 25-120 | 25-120 | 16-120 | 16-120 | 95 | 20 | 28 | 18 | 58 |
| 2 / 35-300SW-B | 50-240 | 50-240 | 35-300 | 50-150 | 150 | 30 | 37 | 23 | 76 |
| 2 / 25-120SW | 2 / 50-240SW | 2 / 70-300SW | 2 / 25-120SW-B | 2 / 35-300SW-B |
|---|---|---|---|---|
| Svorka | Cínovaná mosadz | Pružná pozinkovaná oceľ | ||
| Lisovacia doštička | Cínovaná mosadz | Pružná pozinkovaná oceľ | ||
| Telo | Zliatina hliníka (AlMgSi) | |||
| Skrutka | Pozinkovaná oceľ |
