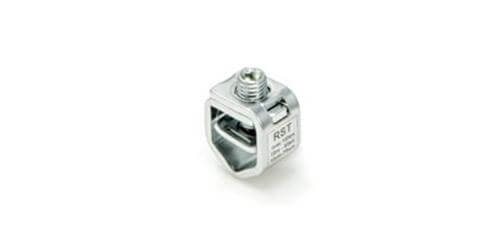

Skrutková svorka
sm – viacžilový sektorový drôt (flexi)
se – sektorová žila plná (pevná)
rm – guľatá žila (flexi)
re – žila plná (pevná)
-
-
-
-
-
5+
-
-
-
-
| Detail | Priečny rez (mm²) | Prierez (mm²) | Krútiaci moment (Nm) | Rozmery | |||||
|---|---|---|---|---|---|---|---|---|---|
| sm | sa | rm | re | a | b | h | |||

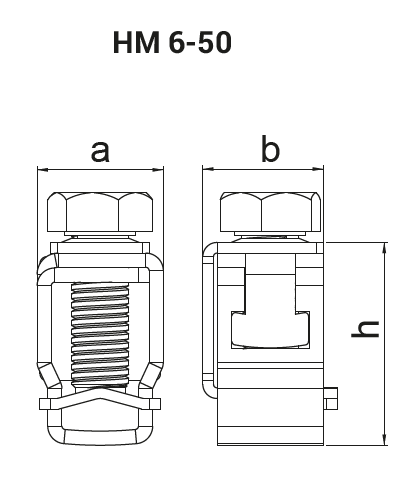

| HM 6-50 | 25-50 | 25-50 | 1950-06-01 00:00:00 | 6-50 | 50 | 8 | 18 | 16 | 30 |

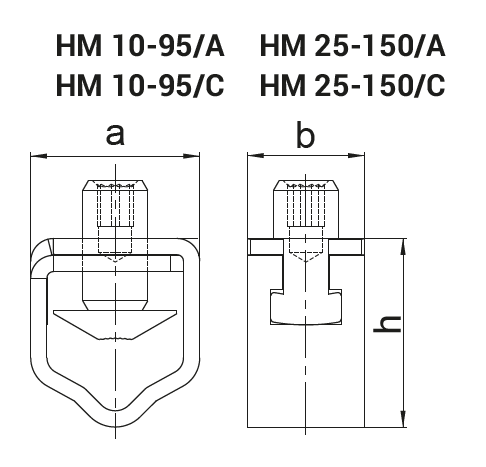

| HM 10-95 / A | 25-95 | 20-120 | 1970-10-01 00:00:00 | 1970-10-01 00:00:00 | 95 | 15 | 26 | 18 | 30 |

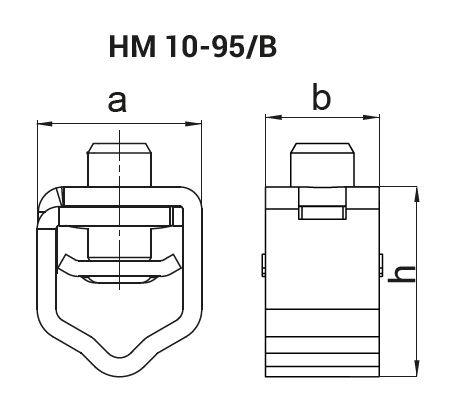

| HM 10-95 / B | 25-95 | 20-120 | 1970-10-01 00:00:00 | 10-70 | 95 | 15 | 26 | 18 | 30 |
| HM 10-95 / C | 25-95 | 20-120 | 10-70 | 10-70 | 95 | 15 | 26 | 18 | 30 |
| HM 25-150 / A | 25-120 | 35-150 | 25-120 | 35-120 | 95 | 25 | 26 | 18 | 31.5 |
| HM 25-150 / B | 25-120 | 35-150 | 25-120 | 35-120 | 95 | 25 | 26 | 18 | 31.5 |

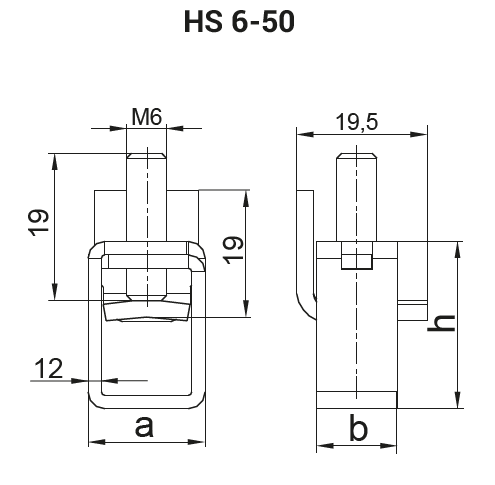

| HS 6-50 | - | - | 1950-06-01 00:00:00 | 1950-06-01 00:00:00 | 50 | 6 | 17.5 | 12 | 25 |

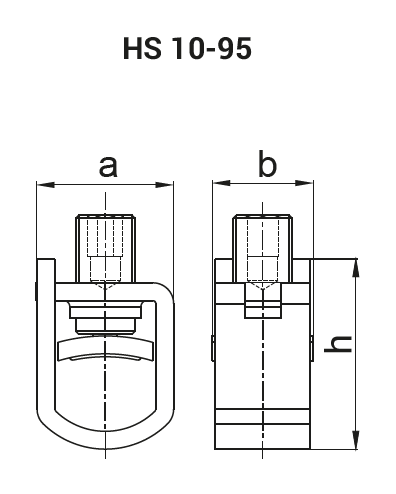

| HS 10-95 | 25-95 | 25-95 | 1995-10-01 00:00:00 | 1970-10-01 00:00:00 | 95 | 15 | 23 | 16 | 32 |
| HM 6-50 | HS 6-50 | HS 10-95 | HS 10-95 / A | HM 10-95 / B | HM 10-95 / C | HM 25-150 / A | HM 25-150 / B | |
|---|---|---|---|---|---|---|---|---|
| Telo | Pružná pozinkovaná oceľ | Nerez | Pružná pozinkovaná oceľ | Pružná pozinkovaná oceľ | Nerez | Pozinkovaná oceľ | ||
| Svorka | Pružná pozinkovaná oceľ | Mosadz | Pružná pozinkovaná oceľ | Mosadz | Mosadz | Mosadz | ||
| Skrutka | Pozinkovaná oceľ | Nerez | Pozinkovaná oceľ | Pozinkovaná oceľ | Nerez | Pozinkovaná oceľ |
