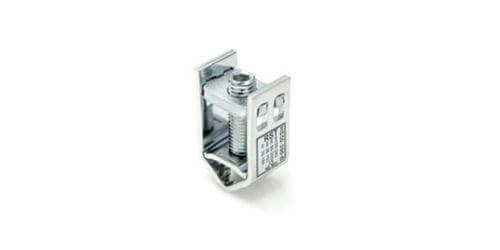

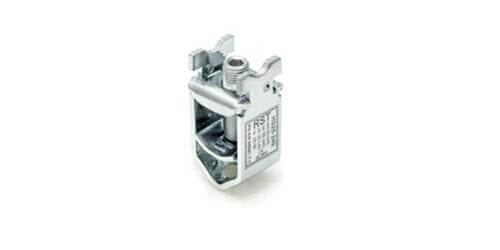

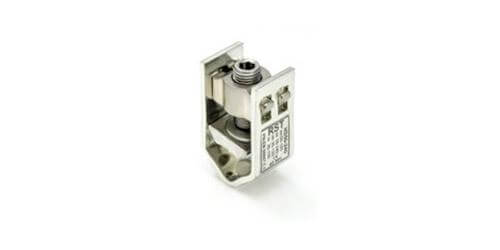

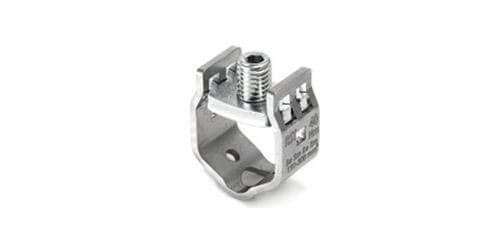

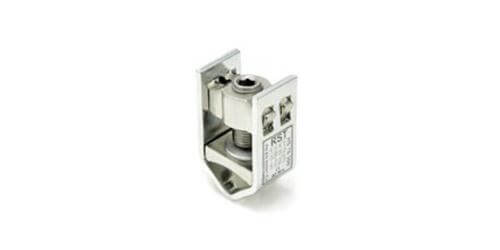

Skrutková svorka
sm – viacžilový sektorový drôt (flexi)
se – sektorová žila plná (pevná)
rm – guľatá žila (flexi)
re – žila plná (pevná)
-
-
-
-
-
5+
-
-
-
-
-
| Detail | Priečny rez (mm²) | Prierez (mm²) | Krútiaci moment (Nm) | Rozmery | |||||
|---|---|---|---|---|---|---|---|---|---|
| sm | sa | rm | re | a | b | h | |||

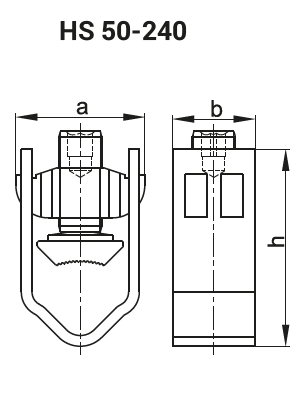

| HS 2 / 50-240 | 50-185 | 50-240 | 35-150 | 35-185 | 185 | 40 | 35 | 22 | 81 |
| HS 2 / 50-240-B | 35-240 | 35-300 | 35-300 | 50-185 | 185 | 40 | 35 | 22 | 81 |
| HS 2 / 50-240 | HS 2 / 50-240-B | |||
|---|---|---|---|---|
| Svorka | Mosadz | Pozinkovaná oceľ | ||
| Telo | Pružná pozinkovaná oceľ | |||
| Skrutka | Pozinkovaná oceľ | |||
| Lisovacia doštička | Mosadz | |||
| Matica | Mosadz | Pružná pozinkovaná oceľ |
