S-HX, S-HXS

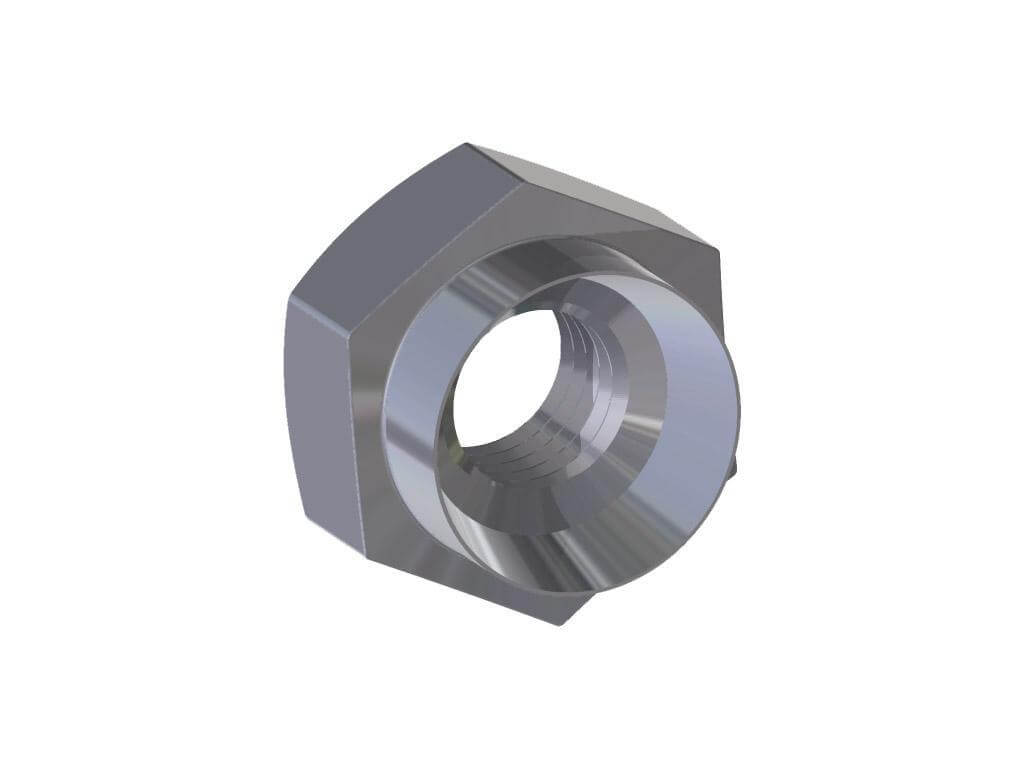

Šesťhranná matica s osadením.
S-HX – oceľ pozinkovaná
S-HXS – nerez serie 300

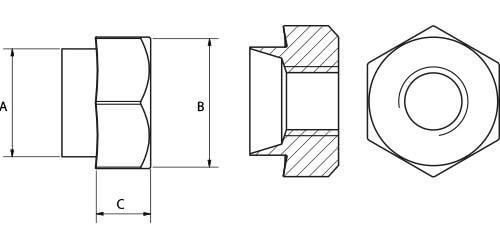

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
Závit | A +0/-0,13 | B ±0,15 | C ±0,13 | d +0,05/-0 | S-HX Oceľ | S-HXS Nerez serie 300 |
---|---|---|---|---|---|---|
M2,5 | 5.54 | 7.92 | 3.17 | 5.54 | 621890025XX | 622890025XX |
M3 | 5.54 | 7.92 | 3.17 | 5.54 | 621890030XX | 622890030XX |
M3,5 | 6.73 | 7.92 | 3.17 | 6.73 | 621890035XX | 622890035XX |
M4 | 6.73 | 7.92 | 3.17 | 6.73 | 621890040XX | 622890040XX |
M5 | 7.92 | 9.52 | 3.81 | 7.92 | 621890050XX | 622890050XX |
M6 | 9.52 | 11.1 | 5.08 | 9.52 | 621890060XX | 622890060XX |
M8 | 12.7 | 14.27 | 6.35 | 12.7 | 621890080XX | 622890080XX |
M10 | 15.87 | 19.05 | 7.62 | 15.87 | 621890100XX | 622890100XX |
M12 | 19.05 | 22.22 | 10.16 | 19.05 | 621890120XX | 622890120XX |
Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
Hrúbka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
