S-RF, S-RFS

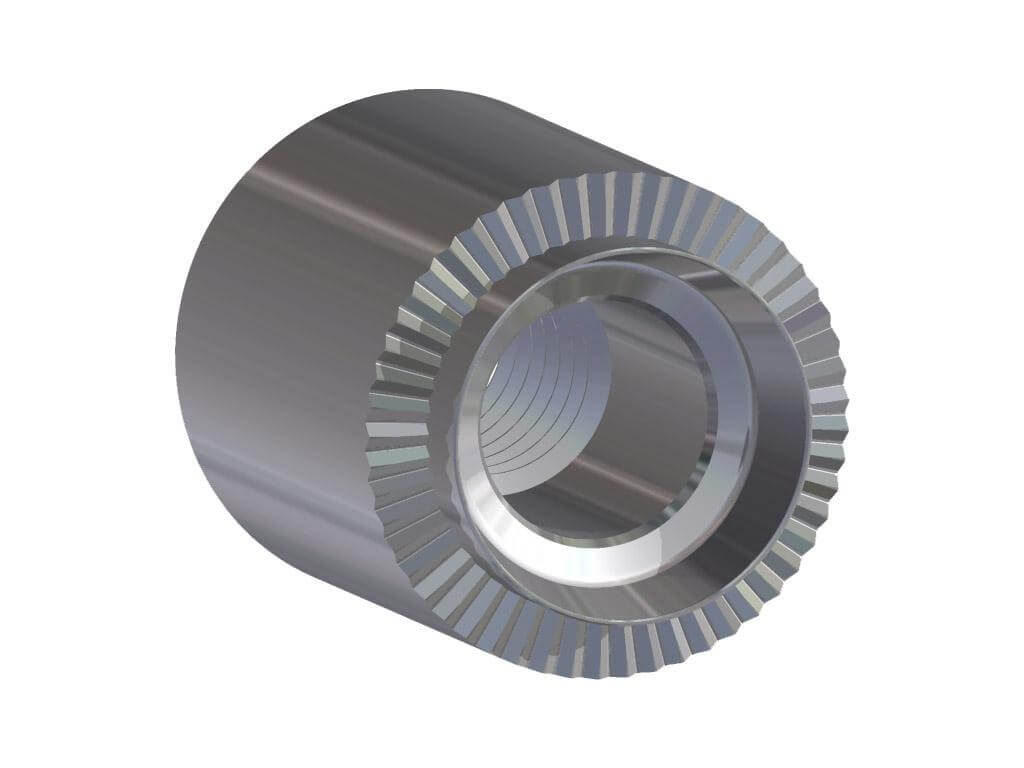

Dištančný stĺpik s čelným ryhovaním.
S-RF – oceľ pozinkovaná
S-RFS – nerez serie 300

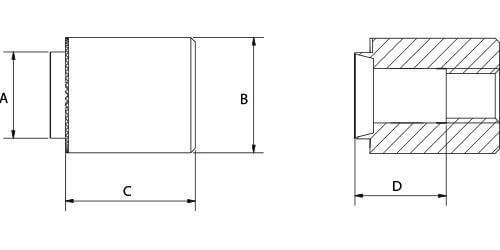

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | A +0/-0,13 | B ±0,15 | d +0,05/-0 | S-RF Oceľ | S-RFS Nerez serie 300 | |
|---|---|---|---|---|---|---|
| M2,5 | 5.54 | 7.92 | 5.54 | 62141025XXYY | 62241025XXYY | |
| M3 | 5.54 | 7.92 | 5.54 | 62141030XXYY | 62241030XXYY | |
| M3,5 | 6.73 | 9.52 | 6.73 | 62141035XXYY | 62241035XXYY | |
| M4 | 6.73 | 9.52 | 6.73 | 62141040XXYY | 62241040XXYY | |
| M5 | 7.92 | 11.1 | 7.92 | 62141050XXYY | 62241050XXYY | |
| M6 | 9.52 | 12.7 | 9.52 | 62141060XXYY | 62241060XXYY | |
| M8 | 12.7 | 15.87 | 12.7 | 62141080XXYY | 62241080XXYY | |
| M10 | 15.87 | 19.05 | 15.87 | 62141100XXYY | 62241100XXYY | |
| M12 | 19.05 | 25.4 | 19.05 | 62141120XXYY | 62241120XXYY | |
| C ±0,13 | 8-10mm | 11-13mm | 14-16mm | 17-22mm | ||
| D nom | 3,0mm | 6,0mm | 9,0mm | 12,0mm | ||
| Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
| Hrúbka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
