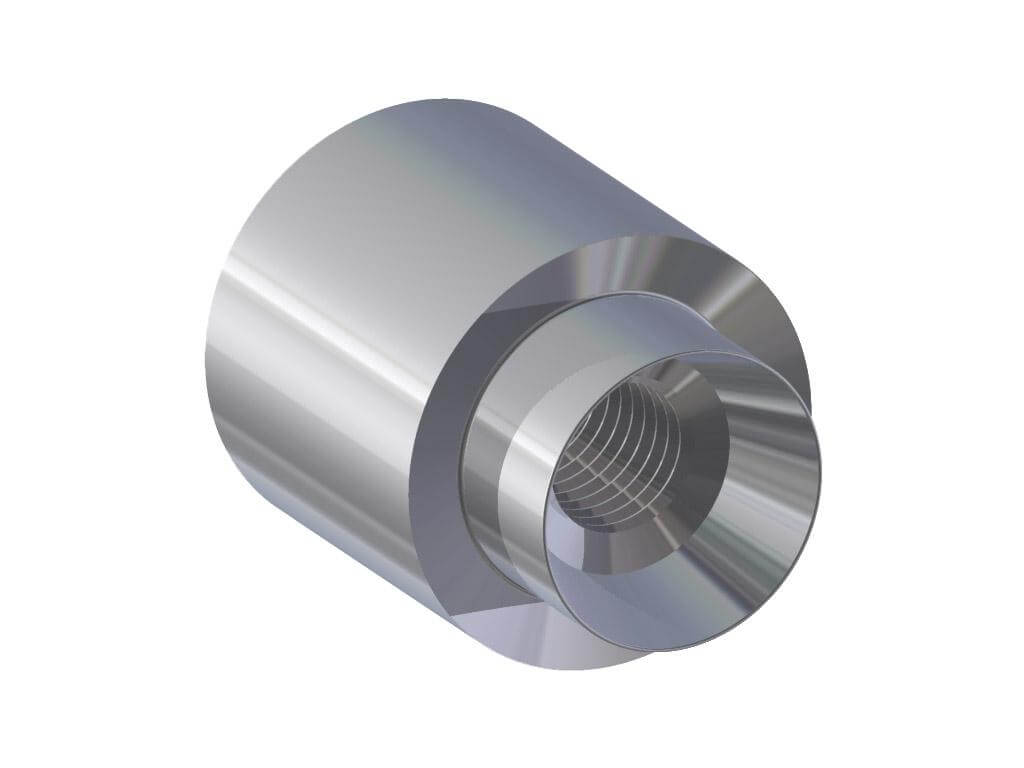

S-TA, S-TAS
Matica s osadením.
S-TA – oceľ pozinkovaná
S-TAS – nerez serie 300
Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | A +0/-0,13 | B ±0,15 | C ±0,13 | d +0,05/-0 | S-TA Oceľ | S-TAS Nerez ser300 |
|---|---|---|---|---|---|---|
| M3 | 5.54 | 7.92 | 8.61 | 5.54 | 621910030XX | 622910030XX |
| M4 | 6.73 | 9.52 | 8.97 | 6.73 | 621910040XX | 622910040XX |
| M5 | 7.92 | 11.1 | 9.32 | 7.92 | 621910050XX | 622910050XX |
| M6 | 9.52 | 12.7 | 10.57 | 9.52 | 621910060XX | 622910060XX |
| M8 | 12.7 | 15.87 | 11.89 | 12.7 | 621910080XX | 622910080XX |
| M10 | 15.87 | 19.05 | 16.5 | 15.87 | 621910100XX | 622910100XX |
| M12 | 19.05 | 25.4 | 19.05 | 19.05 | 621910120XX | 622910120XX |
| Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
| Hrúbka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
