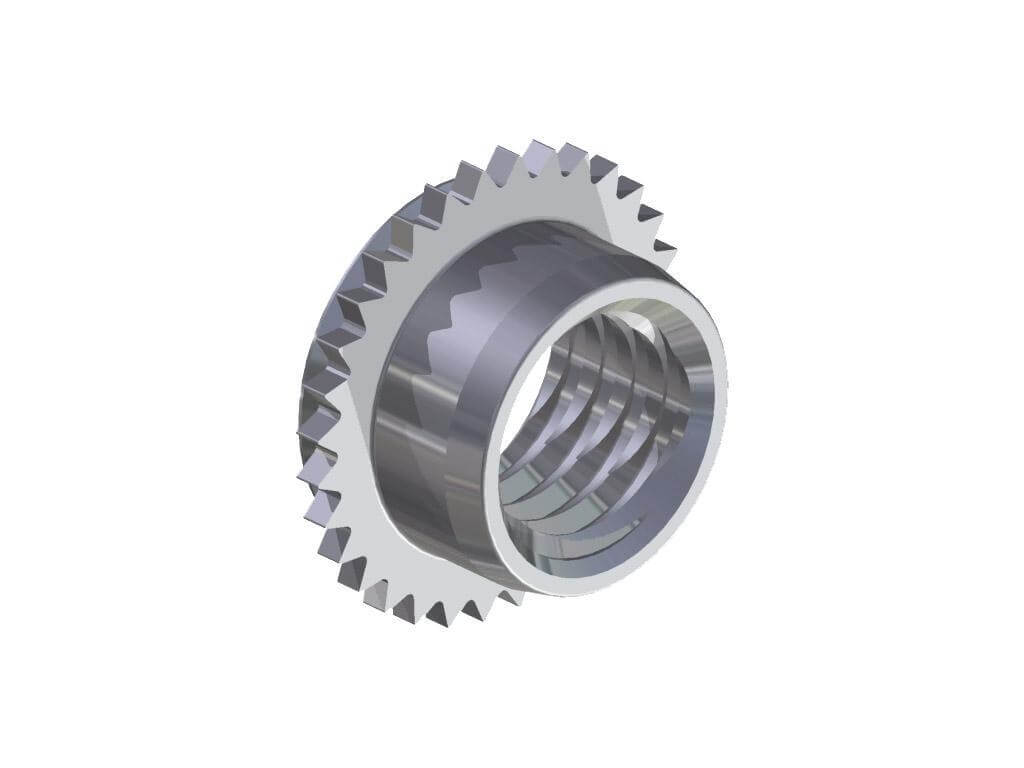

S-UL, S-FE, S-FEO
Zúžená lisovacia matica samopoistná.

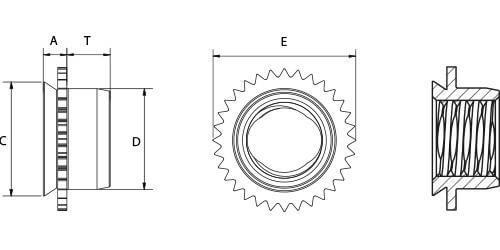

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
Závit | C | D | A | E | T | S min | d +0,08/-0 | m | Nerez serie 300 |
---|---|---|---|---|---|---|---|---|---|
M2 S-UL | 3.6 | 2.5 | 0.79 | 4.07 | 1.65 | 0,76 - 0,91 | 3.61 | 2.8 | 6221910211 |
M3 S-FEO | 4.37 | 3.96 | 1.02 | 4.88 | 1.9 | 0,99 - 1,14 | 4.39 | 3.6 | 6221910311 |
M3 S-FE | 1.53 | 1,5 - 1,78 | 6221910312 | ||||||
M4 S-FEO | 7.37 | 5.23 | 1.02 | 8.17 | 2.55 | 0,99 - 1,14 | 7.39 | 5.2 | 6221910411 |
M4 S-FE | 1.53 | 1,5 - 1,78 | 6221910412 | ||||||
M5 S-FEO | 7.37 | 6.48 | 1.02 | 8.17 | 3.05 | 0,99 - 1,14 | 7.39 | 5.2 | 6221910511 |
M5 S-FE | 1.53 | 1,5 - 1,78 | 6221910512 | ||||||
M6 S-FE | 8.72 | 7.72 | 1.53 | 9.74 | 3.3 | 1,5 - 1,78 | 8.74 | 7.1 | 6221910612 |
