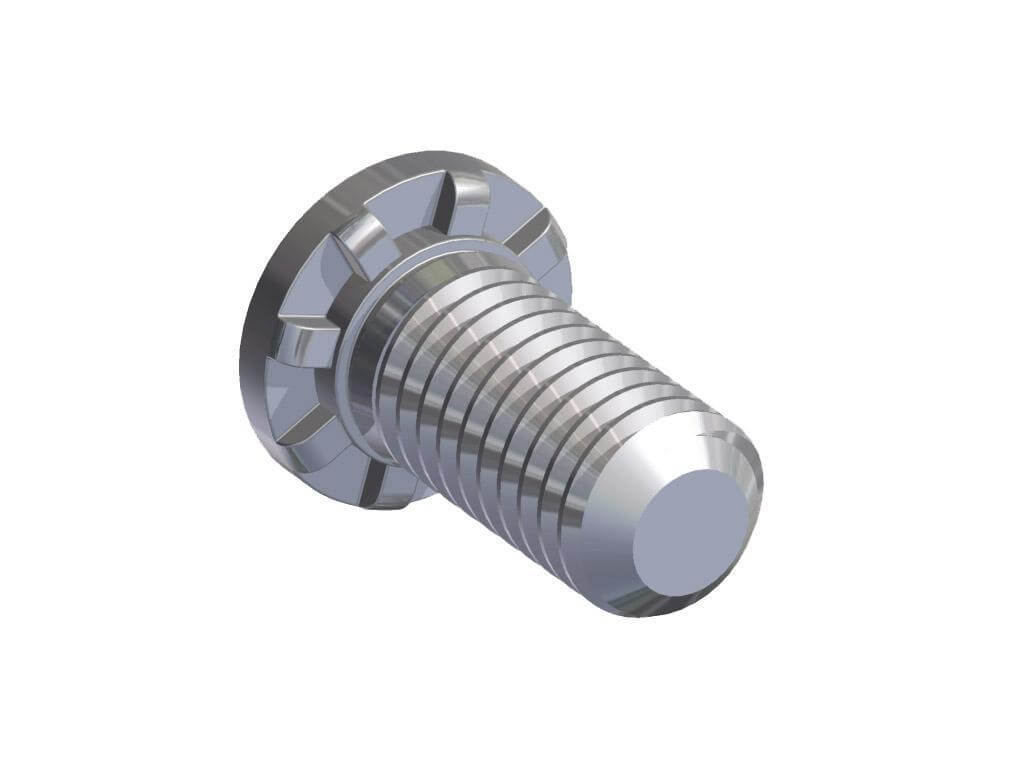

S-HFH, S-HFHS
Vysokopevnostná lisovacia skrutka.
S-HFH – oceľ pozinkovaná
S-HFHS – nerez serie 300

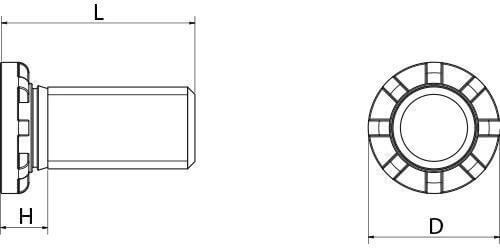

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
Závit | L±0,4 | D±0,25 | H max | B max | S min | d +0,13/-0 | m | S-HFH Oceľ | S-HFHS Nerez serie 300 |
---|---|---|---|---|---|---|---|---|---|
M5 | 15 | 7.8 | 2.7 | 1.14 | 1.3 | 5 | 10.7 | 6212305015 | 6222305015 |
20 | 6212305020 | 6222305020 | |||||||
M6 | 10 | 9.4 | 2.8 | 1.27 | 1.5 | 6 | 11.5 | 6212306010 | 6222306010 |
12 | 6212306012 | 6222306012 | |||||||
15 | 6212306015 | 6222306015 | |||||||
20 | 6212306020 | 6222306020 | |||||||
25 | 6212306025 | 6222306025 | |||||||
30 | 6212306030 | 6222306030 | |||||||
35 | 6212306035 | 6222306035 | |||||||
40 | 6212306040 | 6222306040 | |||||||
M8 | 12 | 12.5 | 3.5 | 1.78 | 2 | 8 | 12.7 | 6212308012 | 6222308012 |
15 | 6212308015 | 6222308015 | |||||||
16 | 6212308016 | 6222308016 | |||||||
18 | 6212308018 | 6222308018 | |||||||
20 | 6212308020 | 6222308020 | |||||||
25 | 6212308025 | 6222308025 | |||||||
30 | 6212308030 | 6222308030 | |||||||
35 | 6212308035 | 6222308035 | |||||||
40 | 6212308040 | 6222308040 | |||||||
50 | 6212308050 | 6222308050 | |||||||
M10 | 15 | 15.7 | 4.1 | 2.29 | 2.3 | 10 | 13.7 | 6212310015 | 6222310015 |
20 | 6212310020 | 6222310020 | |||||||
25 | 6212310025 | 6222310025 | |||||||
30 | 6212310030 | 6222310030 | |||||||
35 | 6212310035 | 6222310035 | |||||||
40 | 6212310040 | 6222310040 | |||||||
50 | 6212310050 | 6222310050 |
