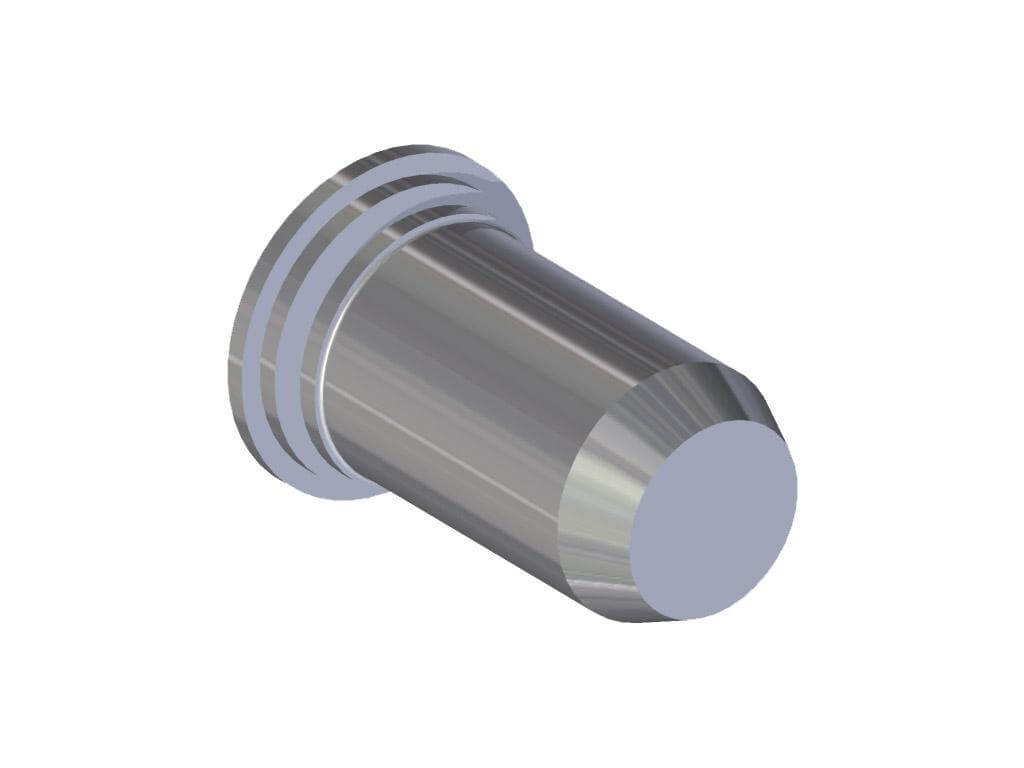

S-TP, S-TPS
Lisovacia skrutka.
S-FH – oceľ pozinkovaná
S-FHS – nerez serie 300
S-FH4 – nerez serie 400
S-FHA – hliník

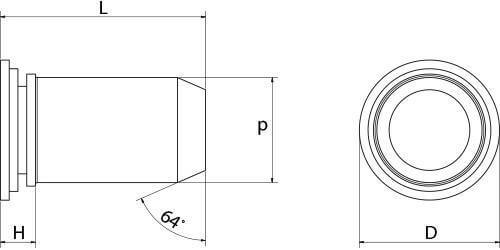

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| P±0,05 | L±0,4 | D±0,4 | H max | S min | d +0,08/-0 | m | S-TP Oceľ | S-TPS Nerez serie 300 |
|---|---|---|---|---|---|---|---|---|
| 3mm | 6 | 5.2 | 2.29 | 1 | 3.5 | 6.4 | 6212503006 | 6222503006 |
| 8 | 6212503008 | 6222503008 | ||||||
| 10 | 6212503010 | 6222503010 | ||||||
| 12 | 6212503012 | 6222503012 | ||||||
| 16 | 6212503016 | 6222503016 | ||||||
| 4mm | 8 | 6.12 | 2.29 | 1 | 4.5 | 7.1 | 6212504008 | 6222504008 |
| 10 | 6212504010 | 6222504010 | ||||||
| 12 | 6212504012 | 6222504012 | ||||||
| 16 | 6212504016 | 6222504016 | ||||||
| 20 | 6212504020 | 6222504020 | ||||||
| 5mm | 8 | 7.19 | 2.29 | 1 | 5.5 | 7.6 | 6212505008 | 6222505008 |
| 10 | 6212505010 | 6222505010 | ||||||
| 12 | 6212505012 | 6222505012 | ||||||
| 16 | 6212505016 | 6222505016 | ||||||
| 20 | 6212505020 | 6222505020 | ||||||
| 6mm | 10 | 8.13 | 2.29 | 1 | 6.5 | 7.9 | 6212506010 | 6222506010 |
| 12 | 6212506012 | 6222506012 | ||||||
| 16 | 6212506016 | 6222506016 | ||||||
| 20 | 6212506020 | 6222506020 |
