S-SOSG

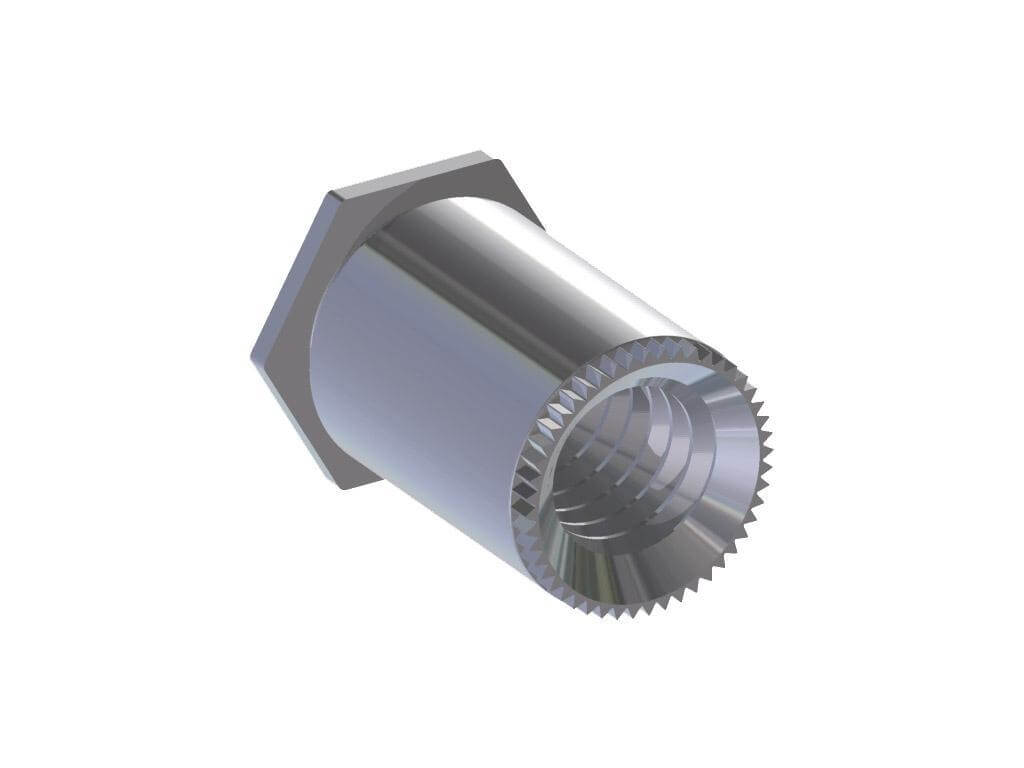

Dištančný stĺpik zemniaci.

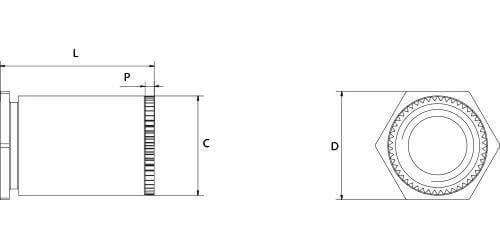

Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | L ±0,13 | C +0/-0,13 | D nom | P | d +0,08/-0 | S min | m | S-SOSG Nerez serie 300 |
|---|---|---|---|---|---|---|---|---|
| M3 ALT | 3 | 5.39 | 6.4 | 0.76 | 5.4 | 1 | 6.8 | 6223403103 |
| 4 | 6223403104 | |||||||
| 6 | 6223403106 | |||||||
| 8 | 6223403108 | |||||||
| 10 | 6223403110 | |||||||
| 12 | 6223403112 |
