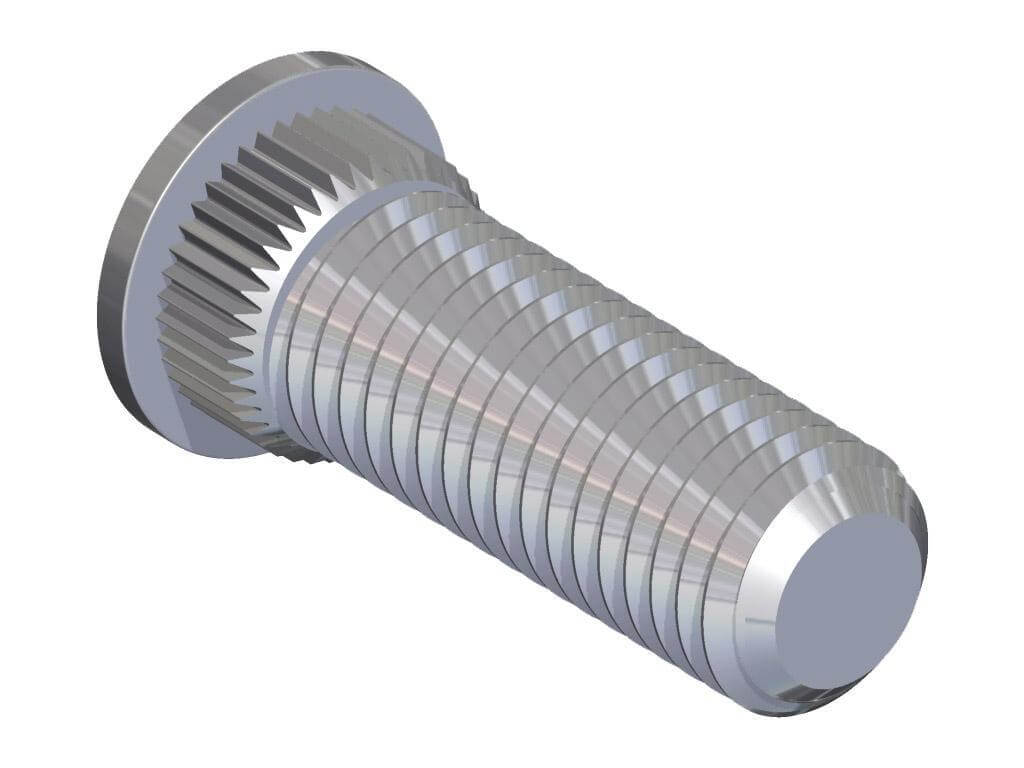

S-KFH
Lisovacia skrutka pre plošné spoje.
S-KFH – pocínovaný fosforobronz
Značenie rozmerov:
S min – minimálna hrúbka plechu
d – priemer otvoru
m – minimálna vzdialenosť od stredu otvoru k okraju plechu
| Závit | L±0,25 | D±0,25 | H max | A max | T±0,13 | S min | d +0,08/-0 | m | Pocínovaný fosforobronz |
|---|---|---|---|---|---|---|---|---|---|
| M3 | 6 | 4.58 | 2.3 | 1.65 | 0.51 | 1.53 | 3 | 3.8 | 6247903006 |
| 8 | 6247903008 | ||||||||
| 10 | 6247903010 | ||||||||
| 12 | 6247903012 | ||||||||
| 15 | 6247903015 | ||||||||
| M4 | 6 | 5.74 | 2.3 | 1.65 | 0.51 | 1.53 | 4.2 | 5.1 | 6247904006 |
| 8 | 6247904008 | ||||||||
| 10 | 6247904010 | ||||||||
| 12 | 6247904012 | ||||||||
| 15 | 6247904015 | ||||||||
| M5 | 6 | 6.6 | 2.3 | 1.65 | 0.51 | 1.53 | 5 | 5.3 | 6247905006 |
| 8 | 6247905008 | ||||||||
| 10 | 6247905010 | ||||||||
| 12 | 6247905012 |
