Broaching-Sert – HDBRBR

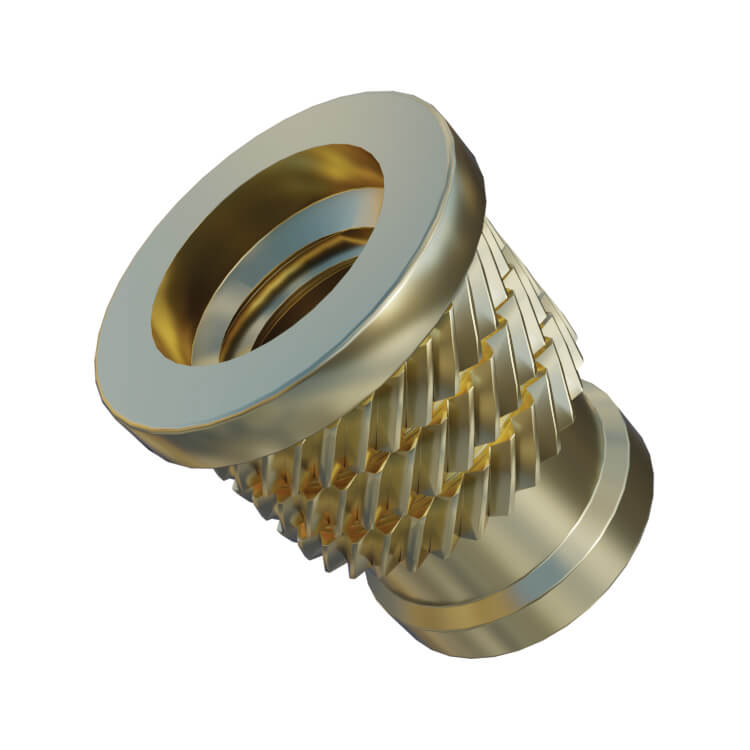

Broaching-SertTM je vložka navrhnutá pre dodatočnú inštaláciu lisovaním do termosetov.
Ostré ryhy vložky sa zarežú do materského materiálu počas inštalácie, čím sa zníži napätie v krehkom stave termosetov.
Broaching-SertTM by mal byť inštalovaný s lisom, ktorý vie zabezpečiť stabilné stlačenie, aby sa zabránilo poškodeniu materského materiálu. Vložka by sa mala počas inštalácie voľne otáčať.
Výhody:
- Jednoduchá inštalácia pomocou lisu
- Umožňuje inštalovať do materského materiálu s tenkou stenou okolo vložky
- Dobrá odolnosť proti vytiahnutiu a odpor voči krútiacemu momentu

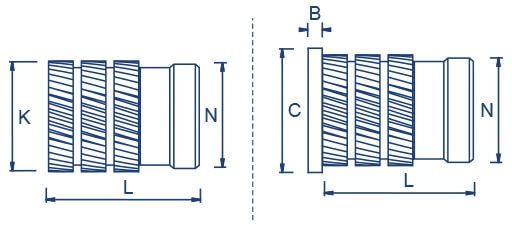

| Závit | M2* | M2,5* | M3 | M3,5 | M4 | M5 | M6 | M8* | M10* |
|---|---|---|---|---|---|---|---|---|---|
| L mm | 4.1 | 5.3 | 5.3 | 6.3 | 7.4 | 8.3 | 9.2 | 9.2 | 9.2 |
| B mm | 0.51 | 0.58 | 0.58 | 0.74 | 0.89 | 1.07 | 1.32 | 1.32 | 1.57 |
| C mm | 4.8 | 5.5 | 5.5 | 6.4 | 7.1 | 7.9 | 9.5 | 11.1 | 14 |
| K mm | 3.3 | 4.2 | 4.2 | 5 | 5.8 | 6.6 | 8.2 | 9.7 | 12.7 |
| N mm | 3 | 3.7 | 3.7 | 4.5 | 5.3 | 6.1 | 7.7 | 9.3 | 12.2 |
| Doporučený otvor mm (-0/+0,1) | 3.1 | 3.8 | 3.8 | 4.6 | 5.4 | 6.2 | 7.8 | 9.3 | 12.2 |
| Minimálna hrúbka steny mm | 1.6 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.8 | 3.8 | 5 |
