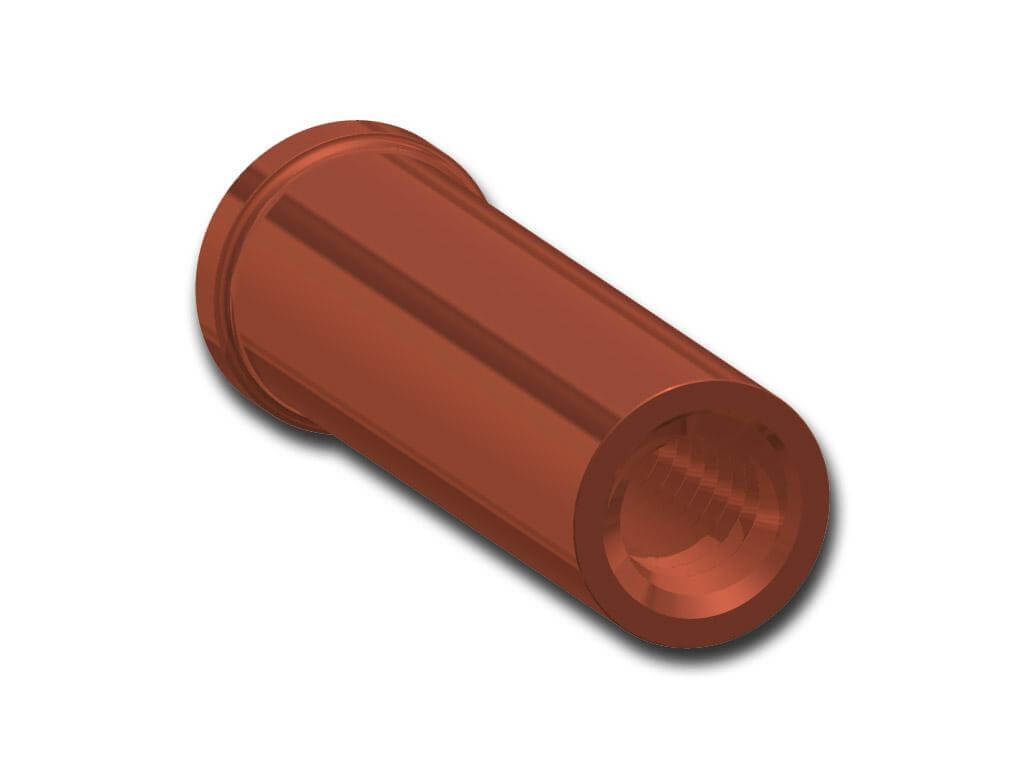

Kolík s vnútorným závitom typ IS
St, A2, Al, Ms

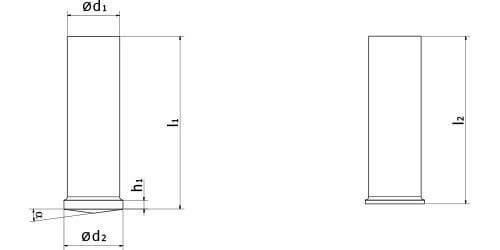

Rozmery | Kód | |||||||
---|---|---|---|---|---|---|---|---|
D2 | D1 ±0,1 | L1 ±0,1 | h | D3 ±0,2 | bmin | α±1°* | Oceľ pomedená | Nerez A2-50 |
M3 | 5 | 8 | 0,7 - 1,4 | 6 | 5 | 7° | 6114205008 | 6124205008 |
10 | 6114205010 | 6124205010 | ||||||
12 | 6114205012 | 6124205012 | ||||||
16 | 6114205016 | 6124205016 | ||||||
20 | 6114205020 | 6124205020 | ||||||
M4 | 6 | 8 | 0,7 - 1,4 | 7 | 6** | 7° | 6114206008 | 6124206008 |
10 | 6114206010 | 6124206010 | ||||||
12 | 6114206012 | 6124206012 | ||||||
16 | 6114206016 | 6124206016 | ||||||
20 | 6114206020 | 6124206020 | ||||||
M5 | 7.1 | 10 | 0,8 - 1,4 | 9 | 10*** | 7° | 6114207110 | 6124207110 |
12 | 6114207112 | 6124207112 | ||||||
16 | 6114207116 | 6124207116 | ||||||
20 | 6114207120 | 6124207120 | ||||||
M6 | 8 | 16 | 0,8 - 1,4 | 9 | 10 | 7° | 6114208016 | 6124208016 |
20 | 6114208020 | 6124208020 | ||||||
25 | 6114208025 | 6124208025 |
