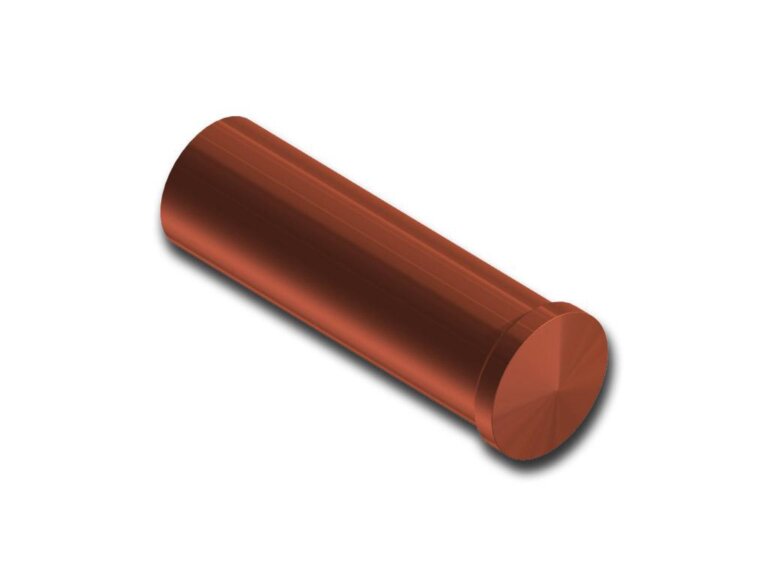

Kolík typ US
St, A2, Al, Ms

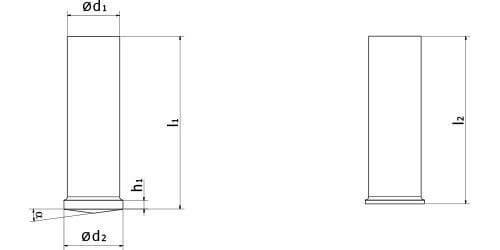

| Rozmery | Kód | |||||
|---|---|---|---|---|---|---|
| D1 | L1 | h | D2 ±0,2 | α±1° * | Oceľ pomedená | Nerez A2-50 |
| 3 | 6 | 0,7 - 1,4 | 4 | 7° | 6114103006 | 6124103006 |
| 8 | 6114103008 | 6124103008 | ||||
| 10 | 6114103010 | 6124103010 | ||||
| 12 | 6114103012 | 6124103012 | ||||
| 16 | 6114103016 | 6124103016 | ||||
| 20 | 6114103020 | 6124103020 | ||||
| 25 | 6114103025 | 6124103025 | ||||
| 30 | 6114103030 | 6124103030 | ||||
| 4 | 6 | 0,7 - 1,4 | 5 | 7° | 6114104006 | 6124104006 |
| 8 | 6114104008 | 6124104008 | ||||
| 10 | 6114104010 | 6124104010 | ||||
| 12 | 6114104012 | 6124104012 | ||||
| 16 | 6114104016 | 6124104016 | ||||
| 20 | 6114104020 | 6124104020 | ||||
| 25 | 6114104025 | 6124104025 | ||||
| 30 | 6114104030 | 6124104030 | ||||
| 5 | 8 | 0,7 - 1,4 | 6 | 7° | 6114105008 | 6124105008 |
| 10 | 6114105010 | 6124105010 | ||||
| 12 | 6114105012 | 6124105012 | ||||
| 16 | 6114105016 | 6124105016 | ||||
| 20 | 6114105020 | 6124105020 | ||||
| 25 | 6114105025 | 6124105025 | ||||
| 30 | 6114105030 | 6124105030 | ||||
| 6 | 8 | 0,7 - 1,4 | 7 | 7° | 6114106008 | 6124106008 |
| 10 | 6114106010 | 6124106010 | ||||
| 12 | 6114106012 | 6124106012 | ||||
| 16 | 6114106016 | 6124106016 | ||||
| 20 | 6114106020 | 6124106020 | ||||
| 25 | 6114106025 | 6124106025 | ||||
| 30 | 6114106030 | 6124106030 | ||||
| 7.1 | 10 | 0,8 - 1,4 | 9 | 7° | 6114107110 | 6124107110 |
| 12 | 6114107112 | 6124107112 | ||||
| 16 | 6114107116 | 6124107116 | ||||
| 20 | 6114107120 | 6124107120 | ||||
| 25 | 6114107125 | 6124107125 | ||||
| 30 | 6114107130 | 6124107130 | ||||
| 8 | 16 | 0,8 - 1,4 | 9 | 7° | 6114108016 | 6124108016 |
| 20 | 6114108020 | 6124108020 | ||||
| 25 | 6114108025 | 6124108025 | ||||
| 30 | 6114108030 | 6124108030 | ||||
| 35 | 6114108035 | 6124108035 | ||||
| 40 | 6114108040 | 6124108040 |
